상세 정보 |
|||
| 트랜지스터형: | NPN | 경향 - 수집기 (Ic) (맥스): | 0.25 |
|---|---|---|---|
| 전압 - 수집기 방출기 고장 (맥스): | 60 Ｖ | Ib, Ic에 있는 프스 포화 (맥스): | 375mV @ 300mA, 6A |
| 경향 - 집전기 절단 (맥스): | 50nA(ICBO) | Ic, 프스에 있는 직류 전류 이득 (hFE) (민): | 100 @ 2A, 1V |
| 전원 - 맥스: | 3 Ｗ | 주파수 - 변화: | 130MHz |
제품 설명

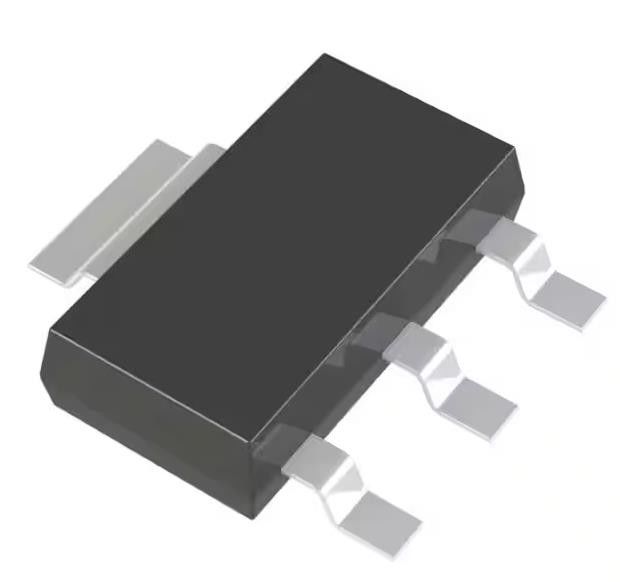

FZT851TA 양극 (BJT) 트랜지스터 NPN 60 V 6 A 130MHz 3 W 표면 장착 SOT-223-3
스펙 FZT851TA
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| 양극성 (BJT) | |
| 단일 양극 트랜지스터 | |
| Mfr | 다이오드 인코어레이트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 트랜지스터 유형 | NPN |
| 전류 - 수집기 (Ic) (최대) | 0.25 |
| 전압 - 컬렉터 발산기 분해 (최대) | 60V |
| Vce 포화 (최대) @ Ib, Ic | 375mV @ 300mA, 6A |
| 전류 - 컬렉터 절단 (최대) | 50nA (ICBO) |
| DC 전류 증가 (hFE) (분) @ Ic, Vce | 100 @ 2A, 1V |
| 전력 - 최대 | 3W |
| 빈도 - 전환 | 130MHz |
| 작동 온도 | -55°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | TO-261-4, TO-261AA |
| 공급자의 장치 패키지 | SOT-223-3 |
| 기본 제품 번호 | FZT851 |
특징 FZT851TA
• BVCEO > 60V
• IC = 6A 높은 연속 컬렉터 전류
ICM = 20A 최고 펄스 전류
• 낮은 포화 전압 VCE (sat) < 100mV @ 1A
• RCE (sat) = 44mΩ는 낮은 동등 온 저항을 위해
• hFE는 높은 장점으로 10A까지 지정됩니다.
• 보조 PNP 유형: FZT951
• 납 없는 완공; RoHS 준수 (1 & 2 참고)
• 알로겐 및 안티몬이 없습니다.
• FZT851Q는 특정 변경 제어가 필요한 자동차 애플리케이션에 적합합니다. 이 부품은 AEC-Q101 자격, PPAP 기능을 갖추고 IATF16949 인증 시설에서 제조됩니다.
의 적용 FZT851TA
• 케이스: SOT223 타입 DN
• 케이스 재료: Molded Plastic, Green Molding Compound. UL 연화성 등급 94V-0
• 습도 민감도: J-STD-020에 따라 레벨 1
• 터미널: 마감 - 매트 틴 접착 된 납. MIL-STD-202, 방법 208에 따라 솔드 가능
• 무게: 0.112 그램 (약)
환경 &수출 분류 FZT851TA
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0075 |
