상세 정보 |
|||
| 로직 타입: | 반전시키지 않은 버퍼 | 원소 수: | 1 |
|---|---|---|---|
| 에레먼트 당 비트 수: | 1 | 출력 유형: | 3-상태 |
| 경향 - 낮은 출력 하이: | 8mA, 8mA | 전압 - 공급: | 1.6V ~ 5.5V |
| 작동 온도: | -40°C ~ 125°C(TA) | 패키지 / 케이스: | SC-74A, SOT-753 |
제품 설명

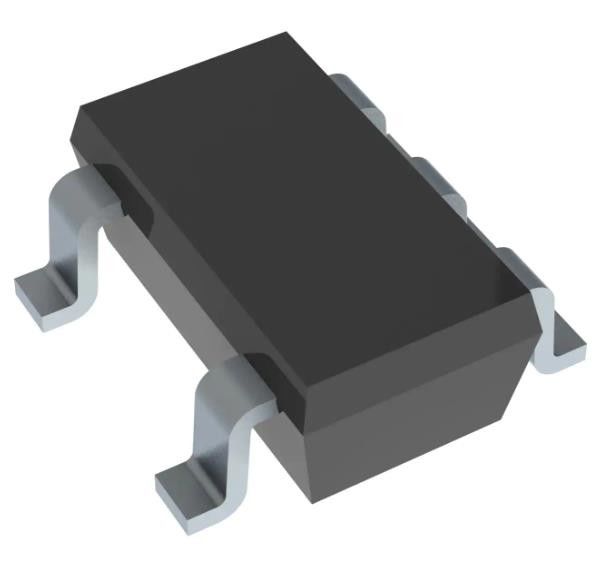

SN74LV1T125DBVR 반전되지 않는 1개 요소 1개 요소 당 1비트 3개 상태 출력 SOT-23-5
스펙 SN74LV1T125DBVR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 버퍼, 드라이버, 수신기, 송신기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 74LV |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 로직 타입 | 반전되지 않는 버퍼 |
| 원소 수 | 1 |
| 에레먼트 당 비트 수 | 1 |
| 입력 타입 | - |
| 출력 유형 | 3 국가 |
| 전류 - 출력 높고 낮은 | 8mA, 8mA |
| 전압 - 공급 | 1.6V ~ 5.5V |
| 작동 온도 | -40°C ~ 125°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | SC-74A, SOT-753 |
| 공급자의 장치 패키지 | SOT-23-5 |
| 기본 제품 번호 | 74LV1T125 |
특징 SN74LV1T125DBVR
• 5V, 3.3V, 2.5V 및 1.8V VCC에서 단일 공급 전압 변환기
• 1.8V에서 5.5V까지 작동 범위
• 위쪽 번역:
1.2V에서 1.8V까지 1.8V
1.5V에서 2.5V까지 2.5-V VCC
1.8V에서 3.3V까지 3.3-V VCC
3.3V에서 5.0V로 5.0V VCC
• 아래로 번역:
● 3.3V ~ 1.8V 1.8V VCC
● 3.3V에서 2.5V, 2.5V VCC
5.0V에서 3.3V의 3.3V VCC
• 논리 출력은 VCC에 참조됩니다.
• 출력 드라이브:
5V에서 8.0mA 출력 드라이브
7.0mA 출력 드라이브 3.3V
1.8V에서 3.0mA 출력 드라이브
• 3.3-V VCC에서 50MHz까지 특징
• 5.0 V 입력 핀에 대한 허용
• 40°C ~ 125°C의 작동 온도 범위
• 랩업 성능은 250mAPper JESD 17를 초과합니다.
의 적용 SN74LV1T125DBVR
• 통신
• 휴대용 애플리케이션
• 서버
• PC 및 노트북
환경 &수출 분류SN74LV1T125DBVR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
