상세 정보 |
|||
| 로직 타입: | 바이너리 카운터 | 방향: | 위로 |
|---|---|---|---|
| 원소 수: | 2 | 에레먼트 당 비트 수: | 4 |
| 재설정: | 비동기 | 계산율: | 27MHz |
| 트리거 타입: | 하강부 | 전압 - 공급: | 4.5V ~ 5.5V |
제품 설명

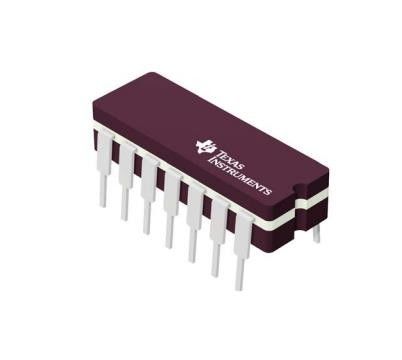

CD54HCT393F 카운터 IC 바이너리 카운터 2 요소 4 비트 부정적 가장자리 14-CDIP
스펙 CD54HCT393F
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 카운터, 디바이더 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 54HCT |
| 패키지 | 튜브 |
| 로직 타입 | 바이너리 카운터 |
| 방향 | 위로 |
| 원소 수 | 2 |
| 에레먼트 당 비트 수 | 4 |
| 재설정 | 비동기 |
| 타이밍 | - |
| 계산율 | 27MHz |
| 트리거 타입 | 음변 |
| 전압 - 공급 | 4.5V ~ 5.5V |
| 작동 온도 | -55°C ~ 125°C (TA) |
| 장착형 | 구멍을 통해 |
| 패키지 / 케이스 | 14-CDIP (0.300", 7.62mm) |
| 공급자의 장치 패키지 | 14-CDIP |
특징 SN54107J
• 완전 정적 작동
• 버퍼 된 입력
• 일반 리셋
• 부정적 변 시계
• Fanout (온도 범위 이상):
표준 출력 10 LSTTL 부하
버스 운전자 출력 15 LSTTL 부하
• 넓은 작동 온도 범위: 55°C ~ 125°C
• 균형 잡힌 전파 지연 및 전환 시간
• LSTTL 로직 IC와 비교하면 상당한 전력 감축
• HC 유형
2V에서 6V 작동
높은 소음 저항성: NIL = 30%, NIH = VCC = 5 V에서 VCC의 30%
• HCT 종류
4.5V~5.5V 작동
직선 LSTTL 입력 논리 호환성, VIL = 0.8 V (최대), VIH = 2 V (최소)
CMOS 입력 호환성, VOL, VOH에서 II ≤ 1 μA
의 적용 CD54HCT393F
¥HC393 및 ¥HCT393는 4단계 파동 운반 바이너리 카운터입니다.
환경 및 수출 분류CD54HCT393F
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 적용되지 않습니다 |
