상세 정보 |
|||
| 비트의 숫자: | 24 | 샘플링률 (초당): | 30K |
|---|---|---|---|
| 입력 횟수: | 1, 2 | 입력 유형: | 차별적, 단일단 형태 |
| 데이터 인터페이스: | SPI | 구성: | MUX-PGA-ADC |
| Ａ／Ｄ 컨버터의 수: | 1 | 구조: | 시그마-델타 |
| 전압 - 공급, 아날로그: | 5V | 전압 - 공급, 디지털: | 1.8V ~ 3.6V |
제품 설명

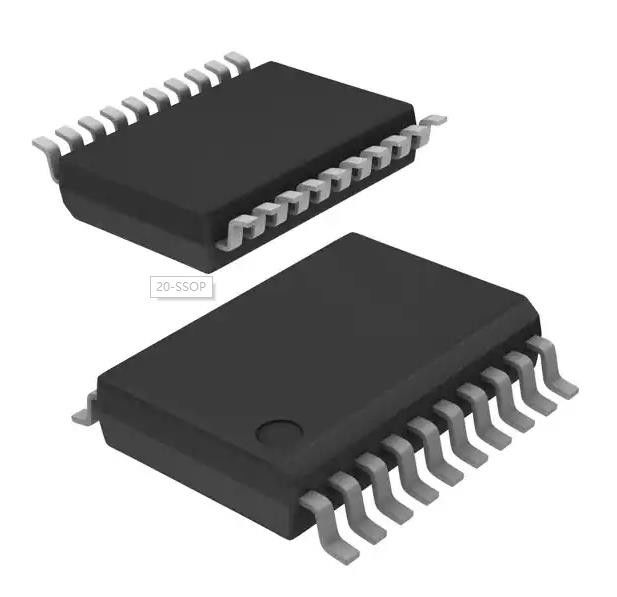

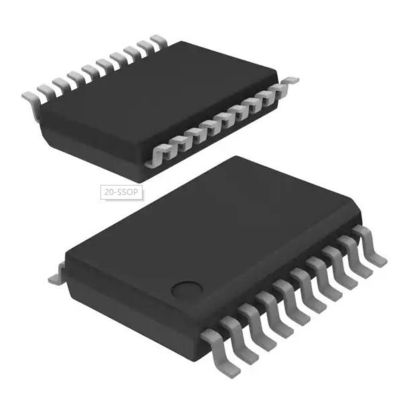

ADS1255IDBR 24비트 아날로그에서 디지털 변환기 1, 2 입력 1 시그마-델타 20-SSOP
스펙 ADS1255IDBR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 데이터 획득 | |
| 아날로그에서 디지털 변환기 (ADC) | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 비트 수 | 24 |
| 샘플링 속도 (초당) | 30k |
| 입력값 수 | 1, 2 |
| 입력 타입 | 차이점, 단 한 종말 |
| 데이터 인터페이스 | SPI |
| 구성 | MUX PGA ADC |
| 비율 - S/H:ADC | - |
| A/D 변환기 수 | 1 |
| 건축물 | 시그마 델타 |
| 참조 유형 | 외관 |
| 전압 - 공급, 아날로그 | 5V |
| 전압 - 공급, 디지털 | 1.8V ~ 3.6V |
| 특징 | PGA |
| 작동 온도 | -40°C ~ 85°C |
| 패키지 / 케이스 | 20-SSOP (0.209", 5.30mm 너비) |
| 공급자의 장치 패키지 | 20-SSOP |
| 장착형 | 표면 마운트 |
| 기본 제품 번호 | ADS1255 |
특징 ADS1255IDBR
* 24비트, 누락된 코드가 없습니다
- 모든 데이터 속도 및 PGA 설정
* 최대 23비트 소음 없는 해상도
* ±0.0010% 비선형성 (최대)
* 30kSPS까지 데이터 출력 속도
* 빠른 채널 사이클
- 18.6비트 소음 자유 (21.3 효과적 비트) 1.45kHz
* 일회전 전환과 일주기 결산
* 센서 검출과 유연한 입력 멀티플렉서
- 4개의 디퍼렌셜 입력 (ADS1256만)
- 8개의 단면 입력 (ADS1256만)
* 콥터 안정화 입력 버퍼
* 저소음 PGA: 27nV 입출력 소음
* 모든 PGA 설정에 대한 자기 및 시스템 캘리브레이션
* 5V 톨레란트 SPITM 호환형 일련 인터페이스
* 아날로그 전원: 5V
* 디지털 공급: 1.8V ~ 3.6V
* 전력 분산
- 정상 모드에서 38mW 이하
- 대기 모드에서 0.4mW
의 적용 ADS1255IDBR
과학 기기
산업 프로세스 제어
의료 장비
시험 및 측정
무게 를 져라
환경 및 수출 분류ADS1255IDBR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
