상세 정보 |
|||
| 비트의 숫자: | 12 | D/A변환 장치의 수: | 8 |
|---|---|---|---|
| 정착 시간: | 10us | 출력 유형: | 전압 - 버퍼링됩니다 |
| 차동 출력: | 아니 | 데이터 인터페이스: | I2C |
| 참고 유형: | 외부적이고 내부입니다 | 전압 - 공급, 아날로그: | 2.7V ~ 5.5V |
| 전압 - 공급, 디지털: | 2.7V ~ 5.5V | INL / DNL (LSB): | ±0.3, ±0.05 |
제품 설명

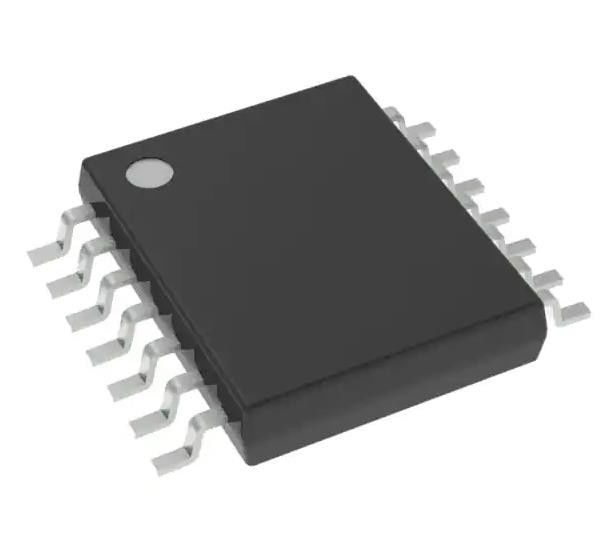

DAC7568IAPWR 12비트 디지털에서 아날로그 변환기 8 14-TSSOP
스펙 DAC7568IAPWR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 데이터 획득 | |
| 디지털에서 아날로그 변환기 (DAC) | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 비트 수 | 12 |
| D/A 변환기 수 | 8 |
| 정착 시간 | 10μs |
| 출력 유형 | 전압 - 버퍼 |
| 분산량 | 아니 |
| 데이터 인터페이스 | SPI, DSP |
| 참조 유형 | 외부, 내부 |
| 전압 - 공급, 아날로그 | 2.7V ~ 5.5V |
| 전압 - 공급, 디지털 | 2.7V ~ 5.5V |
| INL/DNL (LSB) | ±0.3, ±0.05 |
| 건축물 | 문자열 DAC |
| 작동 온도 | -40°C ~ 125°C |
| 패키지 / 케이스 | 14-TSSOP (0.173", 4.40mm 너비) |
| 공급자의 장치 패키지 | 14-TSSOP |
| 장착형 | 표면 마운트 |
| 기본 제품 번호 | DAC7568 |
특징 DAC7568IAPWR
• 상대적 정확성:
DAC7568 (12-비트): 0.3 LSB INL
DAC8168 (14-비트): 1 LSB INL
DAC8568 (16-비트): 4 LSB INL
• 장애 에너지: 0.1nV-s
• 내부 참조:
2~5V 레퍼런스 전압 (디فال트로 비활성화)
0.004% 초기 정확성 (형)
2ppm/°C 온도 변동 (형)
5ppm/°C 온도 변동 (최대)
20mA 싱크/소스 용량
• 전원 켜기 다시 제로 스케일 또는 중간 스케일로 설정
• 초저전력 작동: 내부 참조 전류를 포함하여 5V에서 1.25mA
• 넓은 전원 공급 범위: +2.7V ~ +5.5V
• 온도 범위 전체 에서 단조적
• 슈미트 트리거된 입력과 함께 저전력 일련 인터페이스: 최대 50MHz
• 칩 내 출력 버퍼 증폭기
• 온도 범위: 40°C ~ + 125°C
의 적용 DAC7568IAPWR
• 휴대용 기기
• 닫힌 루프 서보 제어 / 프로세스 제어
• 데이터 획득 시스템
• 프로그래밍 할 수 있는 저감, 디지털 가이드, 오프셋 조정
• 프로그램 할 수 있는 전압 및 전류
환경 및 수출 분류DAC7568IAPWR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
