상세 정보 |
|||
| 내부 스위치: | 네 | 출력의 수: | 16 |
|---|---|---|---|
| 전압 - 공급(최소): | 3V | 전압 - 공급 (맥스): | 5.5V |
| 전압 - 출력: | 19V | 경향 - 출력 / 채널: | 40mA |
| 빈도: | 30MHz | 조광: | PWM |
| 신청서: | 신호 | 작동 온도: | -40°C ~ 85°C (TA) |
제품 설명

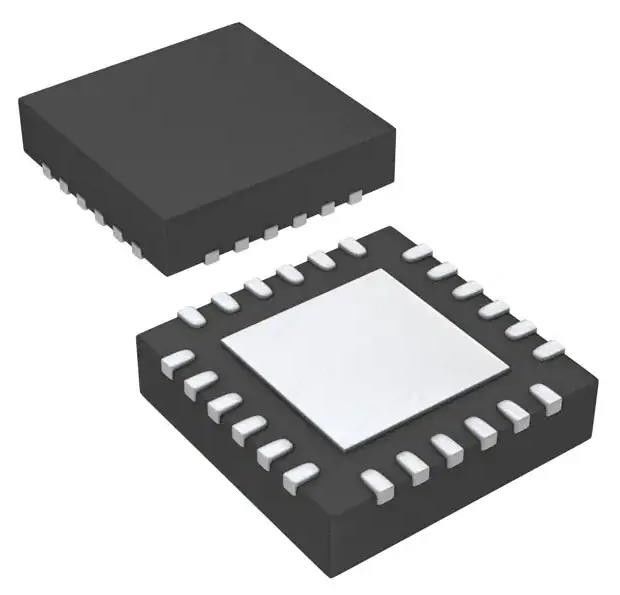

LED1642GWQTR LED 드라이버 IC 16 출력 선형 전환 레지스터 PWM 디밍
스펙 LED1642GWQTR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| LED 드라이버 | |
| Mfr | STM이크로전자 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | 선형 |
| 토폴로지 | 셔프트 레지스터 |
| 내부 스위치 (s) | 네 |
| 출력 수 | 16 |
| 전압 - 공급 (분) | 3V |
| 전압 - 공급 (최대) | 5.5V |
| 전압 - 출력 | 19V |
| 전류 - 출력 / 채널 | 40mA |
| 빈도 | 30MHz |
| 덤핑 | PWM |
| 신청서 | 표지판 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 24-VFQFN 노출 패드 |
| 공급자의 장치 패키지 | 24-QFN |
| 기본 제품 번호 | LED1642 |
특징 LED1642GWQTR
• 16 개의 일정한 전류 출력 채널
출력 전류: 3mA에서 40mA
• 외부 저항을 통해 프로그래밍 가능한 전류
• 2개의 범위에서 7비트 글로벌 전류 증강 조정
• 12/16 비트 PWM 회색 등급 밝기 제어
• 프로그래밍 가능한 출력 켜기 / 끄기 시간
• 오류 탐지 모드 (열리고 단축된 LED)
• 프로그래밍 가능한 단축 LED 감지 문턱
• 자동 전력 절약/자동 깨어
• CLK 떨어지는 가장자리에 선택 가능한 SDO 동기화
• 점진적인 출력 지연 (선택)
공급 전압: 3V ~ 5.5V
• 열 차단 및 과열 경보
• 30MHz 4선 인터페이스
• 20V 전류 발생기 등급 전압
의 적용 LED1642GWQTR
• 전체 색상/모노 크롬 대형 디스플레이
• LED 신호등
환경 및 수출 분류LED1642GWQTR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
