상세 정보 |
|||
| 트랜지스터형: | PNP | 경향 - 수집기 (Ic) (맥스): | 0.166666667 |
|---|---|---|---|
| 전압 - 수집기 방출기 고장 (맥스): | 50V | Ib, Ic에 있는 프스 포화 (맥스): | 340mV @ 100mA, 2A |
| 경향 - 집전기 절단 (맥스): | 1μA(ICBO) | Ic, 프스에 있는 직류 전류 이득 (hFE) (민): | 200 @ 500mA, 2V |
| 전원 - 맥스: | 3.5V | 주파수 - 변화: | 400MHz |
| 하이 라이트: | 2SA2013,2SA2013 BJT IC,양극 트랜지스터 PNP 50V |
||
제품 설명

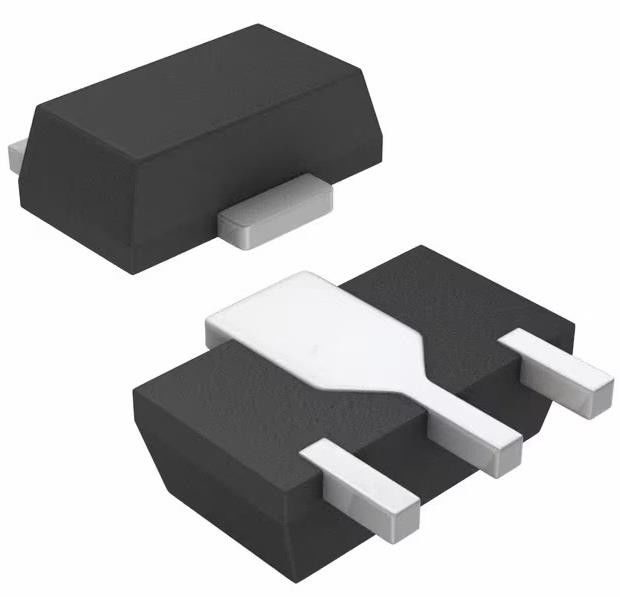

2SA2013 양극 (BJT) 트랜지스터 PNP 50 V 4 A 400MHz 3.5 W 표면 마운트 PCP
스펙 2SA2013
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| 양극성 (BJT) | |
| 단일 양극 트랜지스터 | |
| Mfr | 반 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 트랜지스터 유형 | PNP |
| 전류 - 수집기 (Ic) (최대) | 0.166666667 |
| 전압 - 컬렉터 발산기 분해 (최대) | 50V |
| Vce 포화 (최대) @ Ib, Ic | 340mV @ 100mA, 2A |
| 전류 - 컬렉터 절단 (최대) | 1μA (ICBO) |
| DC 전류 증가 (hFE) (분) @ Ic, Vce | 200 @ 500mA, 2V |
| 전력 - 최대 | 3.5W |
| 빈도 - 전환 | 400MHz |
| 작동 온도 | 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | TO-243AA |
| 공급자의 장치 패키지 | PCP |
| 기본 제품 번호 | 2SA2013 |
특징 2SA2013
• FBET 및 MBIT 프로세스의 채택
• 큰 전류 용량
• 낮은 수집기 - 발산기 포화 전압
• 초고속 전환
• 초소형 패키지는 최종 제품에 소형화를 촉진합니다.
• 허용되는 높은 전력 소모
의 적용 2SA2013
• 릴레이 드라이버, 램프 드라이버, 모터 드라이버, 플래시
환경 및 수출 분류2SA2013
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0075 |
