상세 정보 |
|||
| 다이오드 구조: | 1 쌍 공통 캐소드 | 기술: | 숏트키 |
|---|---|---|---|
| 전압 - DC 반대 (Vr) (맥스): | 30V | 경향 - (다이오드마다) 평균 정류된 (Io): | 15A |
| 전압 - 조건에 있는 포워드 (Vf) (맥스): | 460mV @ 15A | 속도: | 패스트 리커버리 =< 500 나노 초, > 200mA (Io) |
| 경향 - Vr에 있는 역누출: | 1.5mA @ 60V | 작동 온도 - 결합: | 150' Ｃ (맥스) |
| 하이 라이트: | STPS30L30CG,STPS30L30CG 다이오드 배열 IC |
||
제품 설명

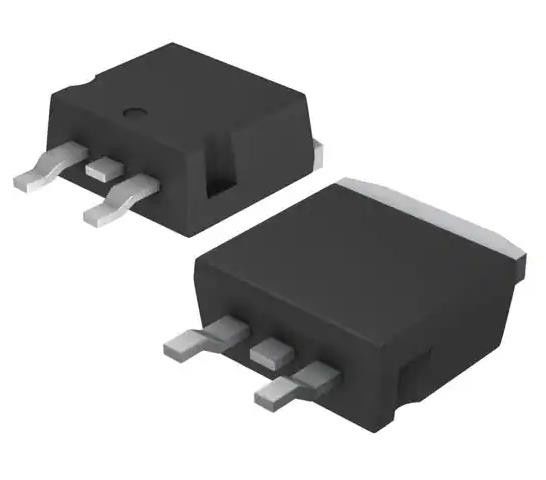

STPS30L30CG 다이오드 배열 1 쌍 공통 카토드 30 V 15A 표면 장착 TO-263-3
스펙 STPS30L30CG
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 다이오드 | |
| 정제기 | |
| 다이오드 배열 | |
| Mfr | STM이크로전자 |
| 시리즈 | - |
| 패키지 | 튜브 |
| 다이오드 구성 | 1 쌍의 공통 음극 |
| 기술 | 스코트키 |
| 전압 - DC 역전 (Vr) (최대) | 30V |
| 전류 - 평균 수정 (Io) (디오드당) | 15A |
| 전압 - 앞으로 (Vf) (최대) | 460mV @ 15A |
| 속도 | 빠른 회복 = < 500ns, > 200mA (Io) |
| 전류 - 역 누출 @ Vr | 1.5mA @ 60V |
| 작동 온도 - 접점 | 150°C (최대) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | TO-263-3, D2Pak (2 리드 + 탭), TO-263AB |
| 공급자의 장치 패키지 | D2PAK |
| 기본 제품 번호 | STPS30L30 |
특징의STPS30L30CG
■ 매우 작은 전도 손실
■ 변동 손실은 무시할 수 없다
■ 매우 빠른 전환
■ 낮은 전압 하락
■ 낮은 열 저항
■ 계곡 용량 지정
의 적용STPS30L30CG
이 듀얼 센터 탭 쇼트키 직렬기는 스위치 모드 전원 공급 장치 및 고 주파수 DC로 DC 변환기에 적합합니다.
환경 및 수출 분류STPS30L30CG
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
