상세 정보 |
|||
| 출력 구성: | 부정 | 토폴로지: | 강압(벅) |
|---|---|---|---|
| 내부 스위치: | 네 | 출력의 수: | 1 |
| 전압 - 공급(최소): | 6V | 전압 - 공급 (맥스): | 42V |
| 경향 - 출력 / 채널: | 1A | 전압 - 출력: | 40V |
| 빈도: | 1MHz | 조광: | PWM |
| 하이 라이트: | LM3404MRX,LM3404MRX LED 드라이버 IC |
||
제품 설명

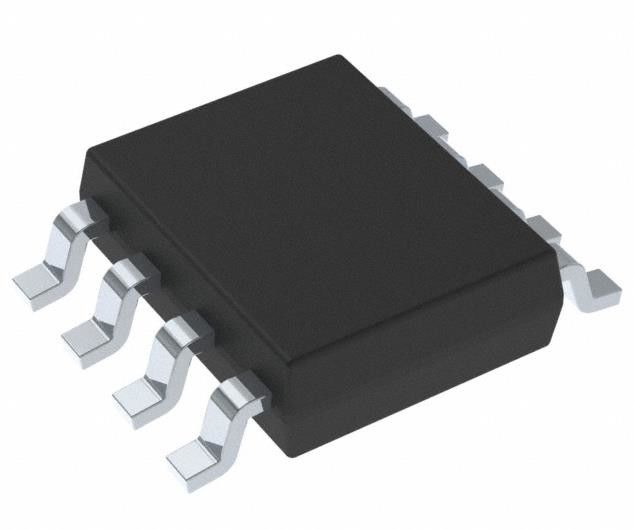

LM3404MRX LED 드라이버 IC 1 출력 DC 조절기 PWM 디밍 1A 8-SO 파워패드
스펙 LM3404MRX
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| LED 드라이버 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | DC DC 조절기 |
| 토폴로지 | 스텝 다운 (박) |
| 내부 스위치 (s) | 네 |
| 출력 수 | 1 |
| 전압 - 공급 (분) | 6V |
| 전압 - 공급 (최대) | 42V |
| 전압 - 출력 | 40V |
| 전류 - 출력 / 채널 | 1A |
| 빈도 | 1MHz |
| 덤핑 | PWM |
| 신청서 | 자동차, 조명 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-PowerSOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 8-SO 파워패드 |
| 기본 제품 번호 | LM3404 |
특징 LM3404MRX
• 통합된 1-A MOSFET
• VIN 범위 6V ~ 42V (LM3404)
• VIN 범위 6V ~ 75V (LM3404HV)
1.2-A 출력 전류 과온
• 주기별로 전류 한계
• 제어 루프 보상 필요 없습니다.
• 분리 된 PWM 디밍 및 저전력 종료
• 모든 세라믹 출력 콘덴시터 및 콘덴시터 없는 출력을 지원합니다.
• 열 차단 보호
• SOIC-8 패키지, SO PowerPADTM-8 패키지
설명 LM3404MRX
• LED 드라이버
• 일정한 전류 출처
• 자동차 조명
• 일반 조명
• 산업용 조명
환경 및 수출 분류LM3404MRX
| ATTRIBUTE | 설명 |
| RoHS 상태 | RoHS에 부합하지 않음 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
