상세 정보 |
|||
| 트랜지스터형: | PNP | 경향 - 수집기 (Ic) (맥스): | 0.083333333 |
|---|---|---|---|
| 전압 - 수집기 방출기 고장 (맥스): | 32 Ｖ | Ib, Ic에 있는 프스 포화 (맥스): | 800mV @ 200mA, 2A |
| 경향 - 집전기 절단 (맥스): | 100nA (ICBO) | Ic, 프스에 있는 직류 전류 이득 (hFE) (민): | 180 @ 500mA, 3V |
| 전원 - 맥스: | 10 Ｗ | 주파수 - 변화: | 100MHz |
| 하이 라이트: | 2SB1182-TL,2SB1182-TL BJT 트랜지스터 |
||
제품 설명

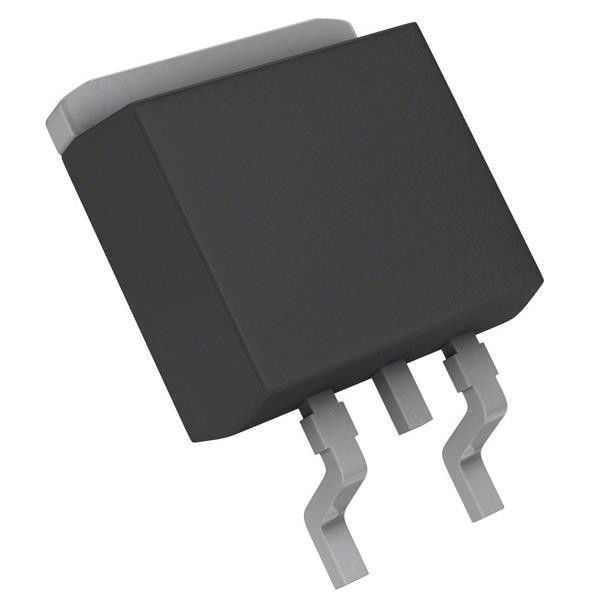

2SB1182-TL 양극 (BJT) 트랜지스터 PNP 32 V 2 A 100MHz 10 W 표면 장착 CPT3
스펙 2SB1182-TL
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| 양극성 (BJT) | |
| 단일 양극 트랜지스터 | |
| Mfr | 롬 반도체 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 트랜지스터 유형 | PNP |
| 전류 - 수집기 (Ic) (최대) | 0.083333333 |
| 전압 - 컬렉터 발사자 분해 (최대) | 32V |
| Vce 포화 (최대) @ Ib, Ic | 800mV @ 200mA, 2A |
| 전류 - 컬렉터 절단 (최대) | 100nA (ICBO) |
| DC 전류 증가 (hFE) (분) @ Ic, Vce | 180 @ 500mA, 3V |
| 전력 - 최대 | 10W |
| 빈도 - 전환 | 100MHz |
| 작동 온도 | 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | TO-252-3, DPak (2 리드 + 탭), SC-63 |
| 공급자의 장치 패키지 | CPT3 |
| 기본 제품 번호 | 2SB1182 |
특징 2SB1182-TL
1) 낮은 VCE (sat). VCE (sat) = ¥0.5V (형) (IC/IB = ¥2A / ¥0.2A)
2) 2SD1758 / 2SD1862를 보완합니다.
의 적용 2SB1182-TL
* 대두형 평면형
* PNP 실리콘 트랜지스터
환경 및 수출 분류2SB1182-TL
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0075 |
