상세 정보 |
|||
| 접촉 유형: | 수 핀 | 포지션의 수: | 2 |
|---|---|---|---|
| 피치 - 짝짓기: | 00.079" (2.00mm) | 줄수: | 1 |
| 로딩된 포지션의 수: | 모두 | 스타일: | 케이블 / 전선에 타세요 |
| 시로우딩: | 감추어지 - 4 벽 | 잠금 타입: | 멈춤쇠 잠금장치 |
| 하이 라이트: | B2B-PH-SM4-TB(LF)(SN),2 위치 커넥터 헤더 |
||
제품 설명

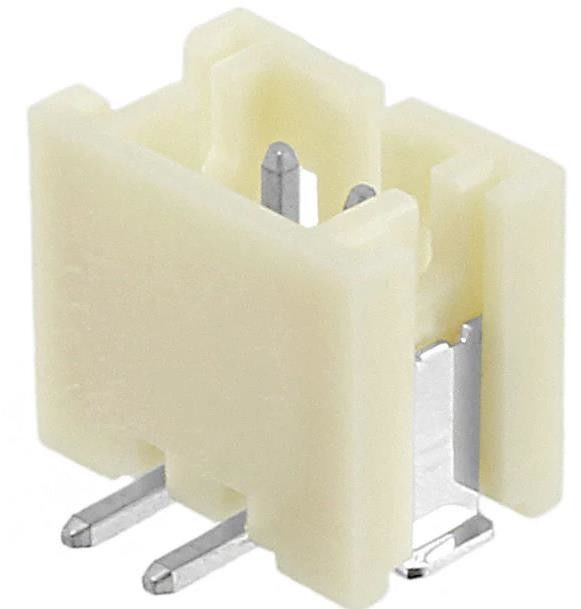

B2B-PH-SM4-TB ((LF) ((SN) 커넥터 헤더 표면 마운트 2 위치 0.079" (2.00mm)
스펙B2B-PH-SM4-TB (LF) (SN)
| 유형 | 설명 |
| 분류 | 커넥터, 인터 커넥터 |
| 직사각형 커넥터 | |
| 헤더, 남성 핀 | |
| Mfr | JST 세일즈 아메리카 |
| 시리즈 | PH |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 커넥터 타입 | 헤더 |
| 연락처 유형 | 남성 스핀 |
| 피치 - 짝짓기 | 00.079" (2.00mm) |
| 포지션 수 | 2 |
| 행 수 | 1 |
| 줄 간격 - 짝짓기 | - |
| 로딩 된 위치 수 | 모두 |
| 스타일 | 보드에서 케이블/선으로 |
| 가루 | 4 벽 에 덮여 |
| 장착형 | 표면 마운트 |
| 폐지 | 소금 |
| 고정 장치 유형 | 잠금 해제 |
| 접촉 길이 - 짝짓기 | 0.130" (3.30mm) |
| 접촉 길이는 - 포스트 | - |
| 전체 접촉 길이 | - |
| 단열 높이 | 0.260" (6.60mm) |
| 접촉 형태 | 사각형 |
| 접촉 끝 - 짝짓기 | 진 |
| 접촉 끝 두께 - 결합 | - |
| 연락 끝 - 우편 | 진 |
| 접촉물질 | 구리 합금 |
| 단열물질 | 폴리아마이드 (PA6T), 나일론 6T |
| 특징 | 용매 유지 |
| 작동 온도 | -25°C ~ 85°C |
| 침입 보호 | - |
| 소재의 불화성 등급 | UL94 V-0 |
| 단열 색상 | 자연 |
| 현재 등급 (Amp) | 2A |
| 전압 등급 | 100V |
| 짝짓기 스파킹 높이 | 80.6mm |
| 연락 끝 두께 - 우편 | - |
| 신청서 | - |
| 기본 제품 번호 | B2B-PH-S |
특징 B2B-PH-SM4-TB (LF) (SN)
전류 등급: 2A AC/DC (AWG #24)
• 등급 전압: 100V AC/DC
• 온도 범위: -25°C ~ +85°C (전기 전류를 적용 할 때 온도 상승 포함)
접촉 저항: 초기 값/ 10 mΩ 최대 환경 테스트 후/ 20 mΩ 최대
• 단열 저항: 1,000 MΩ 분
• 견딜 수 있는 전압: 800 VAC/분
적용 가능한 와이어: AWG #32 ~ #24
적용 가능한 PC 보드 두께: 0.8 ~ 1.6 mm
* 제품을 사용 하려면 우리 웹 사이트 (제품 정보 페이지의 기술 문서) 에 설명 된 "터미널 및 커넥터에 대한 처리 예방 조치"를 참조하십시오.
* RoHS2 준수
* 차원 단위: mm
* 자세한 사항은 JST에 문의하세요.
의 적용 B2B-PH-SM4-TB (LF) (SN)
이것은 얇고 낮은 프로필 2.0mm 피치 커넥터입니다. 장착 후 높이 8.0mm, 너비 4.5mm입니다.
환경 및 수출 분류B2B-PH-SM4-TB (LF) (SN)
| ATTRIBUTE | 설명 |
| RoHS 상태 | RoHS 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
