상세 정보 |
|||
| 전압 - 제너 (Nom) (프즈): | 9.1 Ｖ | 용인성: | ±2% |
|---|---|---|---|
| 전원 - 맥스: | 225mW | 임피던스 (맥스) (즈스트): | 15 오옴 |
| 경향 - Vr에 있는 역누출: | 500nA @ 6V | 작동 온도: | -65' Ｃ ~ 150' Ｃ (TJ) |
| 패키지 / 케이스: | 900mV @ 10 전압 - 순방향(Vf)(최대) @ IfmA | 공급자의 장치 패키지: | SOT-23-3 (TO-236) |
| 하이 라이트: | BZX84B9V1LT1G,BZX84B9V1LT1G 제너 다이오드 |
||
제품 설명

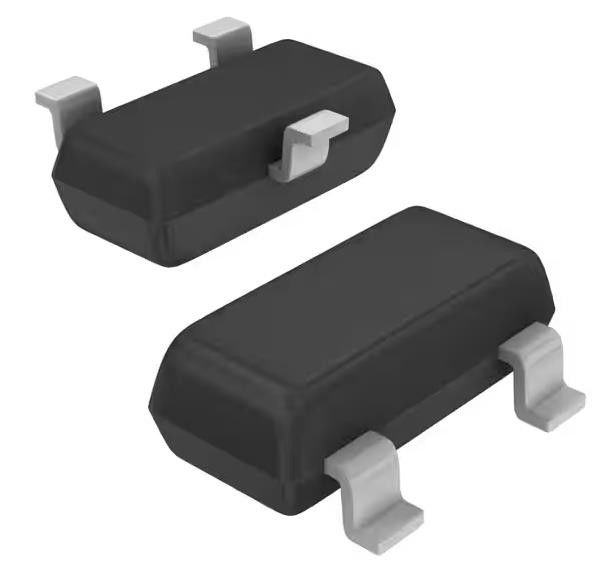

BZX84B9V1LT1G 제너 다이오드 9.1 V 225 mW ± 2% 표면 장착 SOT-23-3 (TO-236)
스펙BZX84B9V1LT1G
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 다이오드 | |
| 젠어 | |
| 단일 제너 다이오드 | |
| Mfr | 반 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 전압 - 제너 (명) (Vz) | 9.1 V |
| 용인성 | ±2% |
| 전력 - 최대 | 225mW |
| 임페던스 (MAX) (Zzt) | 15오엄 |
| 전류 - 역 누출 @ Vr | 500nA @ 6V |
| 전압 - 앞으로 (Vf) (최대) | 900mV @ 10mA |
| 작동 온도 | -65°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | TO-236-3, SC-59, SOT-23-3 |
| 공급자의 장치 패키지 | SOT-23-3 (TO-236) |
| 기본 제품 번호 | BZX84 |
특징 BZX84B9V1LT1G
• FR-4 또는 FR-5 보드에 250mW 등급
• 제너 파업 전압 범위 − 2.4V ~ 75V
• 최적의 자동 보드 조립을 위해 설계 된 패키지
• 고밀도 애플리케이션을 위한 작은 패키지 크기
• 인체 모델별로 ESD 등급 3 (> 16 kV)
• 엄격 한 용인 에 해당 하는 제품군 (페이지 4 참조)
• SZ 전호: 자동차 및 다른 고유의 응용 프로그램을 필요로 하는 경우
위치 및 제어 변경 요구 사항; AEC-Q101 자격 및 PPAP 능력
• 이 장치들은 Pb-Free이며 RoHS를 준수합니다.
의 적용 BZX84B9V1LT1G
이 시리즈의 제너 다이오드는 편리하고 표면 장착 플라스틱 SOT−23 패키지로 제공됩니다. 이 장치들은 최소한의 공간 요구와 함께 전압 조절을 제공하기 위해 설계되었습니다.그들은 휴대 전화와 같은 응용 프로그램에 잘 적합합니다., 휴대용 컴퓨터, 고밀도 PC 보드
환경 및 수출 분류BZX84B9V1LT1G
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.10.0050 |
