상세 정보 |
|||
| 소스 전압 (프즈스)에 고갈되세요: | 100 Ｖ | 전류 - 연속 드레인(Id) @ 25°C: | 700mA (Ta) |
|---|---|---|---|
| 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 4V, 10V | Id, 브그스에 있는 (맥스) 위의 Rds: | 1.7오hm @ 700mA, 10V |
| Id에 있는 Vgs(th) (맥스): | 2.6V @ 1mA | 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 3.7nC @ 10V |
| 브그스 (맥스): | ±20V | Vds에 있는 입력 커패시턴스 (CIS) (맥스): | 142pF @ 20V |
| 하이 라이트: | CPH3362-TL-W,CPH3362-TL-W P 채널 MOSFET IC |
||
제품 설명

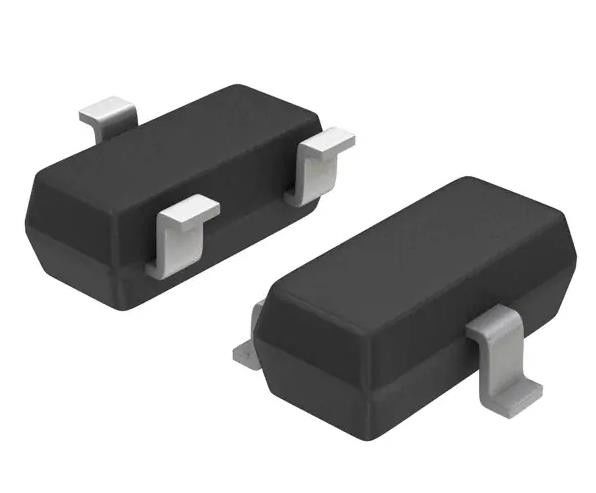

CPH3362-TL-W P 채널 100V 700mA (Ta) 1W (Ta) 표면 장착 3-CPH
스펙CPH3362-TL-W
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| Mfr | 반 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| FET 타입 | P 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 100V |
| 전류 - 연속 배수 (Id) @ 25°C | 700mA (Ta) |
| 구동 전압 (최대 RDS ON, 최소 Rds ON) | 4V, 10V |
| Rds ON (Max) @ Id, Vgs | 1.7오hm @ 700mA, 10V |
| Vgs(th) (최대) @ Id | 2.6V @ 1mA |
| 게이트 충전 (Qg) (최대) @ Vgs | 3.7 nC @ 10V |
| Vgs (최대) | ±20V |
| 입력 용량 (Ciss) (Max) @ Vds | 142pF @ 20V |
| FET 특징 | - |
| 전력 분산 (최대) | 1W (Ta) |
| 작동 온도 | 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 3-CPH |
| 패키지 / 케이스 | TO-236-3, SC-59, SOT-23-3 |
| 기본 제품 번호 | CPH3362 |
특징 CPH3362-TL-W
* 켜면 저항 RDS (켜면) 1=1.3Ω (typ)
* 알로겐 없는 적합성
* 4V 드라이브
환경 및 수출 분류CPH3362-TL-W
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
