상세 정보 |
|||
| 접속구의 형태: | 헤더, 외면 천장 접촉 | 포지션의 수: | 50 |
|---|---|---|---|
| 피치: | 0.020 " (0.50mm) | 줄수: | 2 |
| 특징: | 기판 가이드, 납땜 고정 | 접촉 피니쉬: | 금 |
제품 설명

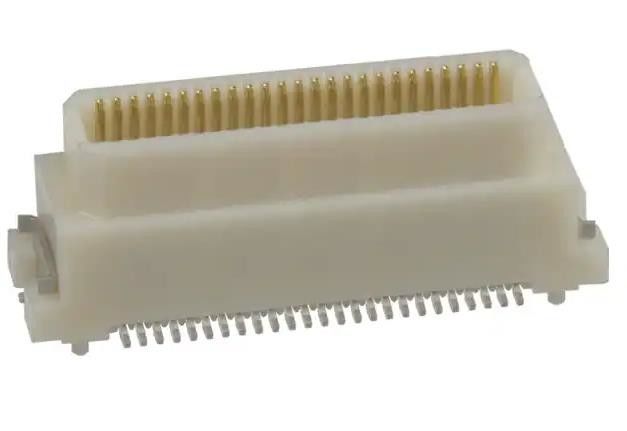

DF17 (4.0)-50DP-0.5V (5.7) 50 위치 커넥터 헤더 외장 스카우드 접촉
스펙 DF17 (4.0)-50DP-0.5V (5.7)
| 유형 | 설명 |
| 분류 | 커넥터, 인터 커넥터 |
| 직사각형 커넥터 | |
| 배열, 엣지 타입, 메즈나인 (보드에서 보드까지) | |
| Mfr | 히로세 일렉트릭 Co Ltd |
| 시리즈 | DF17 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 커넥터 타입 | 헤더, 외면 천장 접촉 |
| 포지션 수 | 50 |
| 피치 | 00.020" (0.50mm) |
| 행 수 | 2 |
| 장착형 | 표면 마운트 |
| 특징 | 보드 가이드, 솔더 유지 |
| 연락 종료 | 금 |
| 접촉 끝 두께 | - |
| 짝짓기 스파킹 높이 | 7mm, 8mm |
| 보드 위 높이 | 0.248" (6.30mm) |
| 기본 제품 번호 | DF17 |
특징 DF17 (4.0)-50DP-0.5V (5.7)
1떨어지거나 충격에 견딜 수 있습니다.
・4면 모두 상자 디자인으로 덮여 있습니다.
・진동 을 견디는 벨스 접촉
・용기에 웅덩이가 강도를 높이고 충격을 막고, 찌르거나 스쿠프를 막는 성능을 향상시킵니다. (그림 1) (그림 2)
2- 금속 장착이 가능해
기계적 스트레스에 대한 강도를 높이기 위해 금속 부착 사양도 제공됩니다.
3직무의 다양성
커넥터는 10개의 콘택트마다 20~80개의 포스들로 정렬되어 있습니다.
4- 4~8mm 높이
스파킹 높이는 4mm에서 8mm 사이 (밀리미터당) 를 선택하여 용기와 헤더를 조합할 수 있습니다.
의 적용 DF17 (4.0)-50DP-0.5V (5.7)
휴대전화, LCD, 소형 장비 등
환경 및 수출 분류DF17 (4.0)-50DP-0.5V (5.7)
| ATTRIBUTE | 설명 |
| RoHS 상태 | RoHS 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
