상세 정보 |
|||
| 포지션의 수: | 20 | 피치 - 짝짓기: | 0.031 " (0.80mm) |
|---|---|---|---|
| 줄수: | 1 | 종결: | 땜납 |
| 잠금 타입: | 멈춤쇠 잠금장치 | 접촉 피니쉬 - 짝짓기: | 주석 |
제품 설명

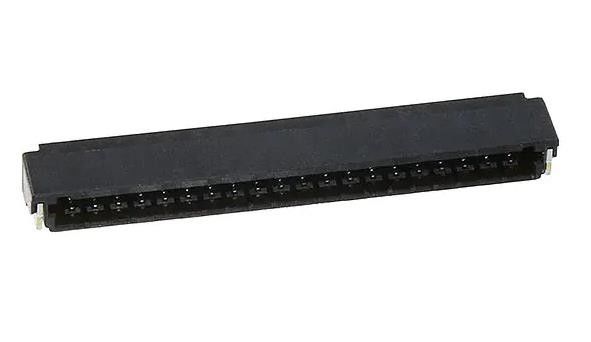

DF52-20S-0.8H ((21) 20 위치 소켓 커넥터 0.031" (0.80mm)
스펙 DF52-20S-0.8H(21)
| 유형 | 설명 |
| 분류 | 커넥터, 인터 커넥터 |
| 직사각형 커넥터 | |
| 헤더, 용기, 여성 소켓 | |
| Mfr | 히로세 일렉트릭 Co Ltd |
| 시리즈 | DF52 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 커넥터 타입 | 소켓 |
| 연락처 유형 | 성별이 없는 |
| 스타일 | 보드에서 케이블/선으로 |
| 포지션 수 | 20 |
| 로딩 된 위치 수 | 모두 |
| 피치 - 짝짓기 | 00.031" (0.80mm) |
| 행 수 | 1 |
| 줄 간격 - 짝짓기 | - |
| 장착형 | 표면 마운트, 오른쪽 각 |
| 폐지 | 소금 |
| 고정 장치 유형 | 잠금 해제 |
| 접촉 끝 - 짝짓기 | 진 |
| 접촉 끝 두께 - 결합 | - |
| 단열 색상 | 검은색 |
| 단열 높이 | 00.069" (1.75mm) |
| 접촉 길이는 - 포스트 | - |
| 작동 온도 | -40°C ~ 85°C |
| 소재의 불화성 등급 | UL94 V-0 |
| 연락 끝 - 우편 | 진 |
| 짝짓기 스파킹 높이 | - |
| 침입 보호 | - |
| 특징 | 반짝이는 와이어 적합, 솔더 유지 |
| 현재 등급 (Amp) | 1.5A |
| 전압 등급 | 100V |
| 신청서 | - |
| 단열물질 | 폴리아마이드 (PA), 나일론, 할로겐 없는 |
| 접촉 형태 | - |
| 접촉물질 | 구리 합금 |
| 연락 끝 두께 - 우편 | - |
| 기본 제품 번호 | DF52 |
특징 DF52-20S-0.8H(21)
1작은 커넥터
00.8mm Pitch, 1.75mm Height, 4.1mm Depth 소규모 용도로 적합합니다.
2작지만 견고한 구조
가구 는 두꺼운 벽 으로 설계 되었지만 작게 유지 되었습니다. 이 점 으로 인해 손상 을 견딜 수 있는 강력 하고 견고 한 연결 장치 가 만들어집니다.
3높은 전류 응용 프로그램에 적합합니다.
최대 전류 2.5A (2-포스 28 AWG 와이어를 사용하여) 는 매우 전도성 물질과 적절한 접촉 힘을 사용하여 달성됩니다.
4상자 모양의 접촉은 변형을 방지합니다.
BOX 모양의 크림 접촉은 조립 중에 변형을 방지하고 전반적인 안정성과 견고성에 기여합니다.
5. 시각 검사는 완전히 결합 된 플러그와 수납기를 보장합니다
호스는 연결 장치가 완전히 연결되어 있고 우연히 끊어지는 것을 방지하기 위해 시각 검사를 할 수 있도록 개방된 측면으로 설계되었습니다. 6.광선 와이어 준수 (IEC 60695-2-11) 에 적합)
7. 알로겐 없는
염소 및 브롬 수치는 IEC 61249-2-21의 표준 값보다 낮습니다.
Br: 900ppm 이하, Cl: 900ppm 이하,
Br + Cl: 1500ppm 이하
환경 및 수출 분류DF52-20S-0.8H(21)
| ATTRIBUTE | 설명 |
| RoHS 상태 | RoHS 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
