상세 정보 |
|||
| 양방향성 채널: | 1 | 전압 - 역방향 스탠드오프(통상): | 18.5V(최대) |
|---|---|---|---|
| 전압 - 고장(최소): | 20.5V | 전압 - 립에 있는 클램핑 (맥스): | 35V(일반) |
| 전류 - 피크 펄스(10/1000µs): | 1A (8/20us) | 전원 라인 보호: | 아니 |
| 신청서: | RF 안테나 | 주파수로 전기 용량: | 1MHz에 있는 0.3pF |
제품 설명

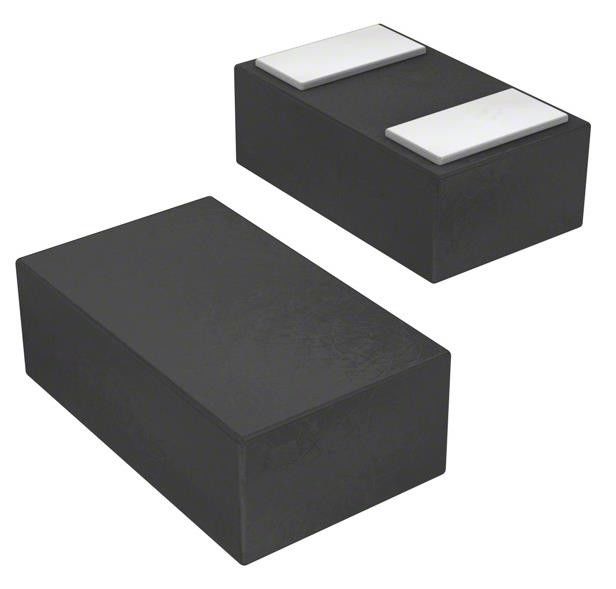

ESD7181MUT5G 35V (형) 클램프 1A (8/20μs) Ipp Tvs 다이오드 표면 마운트 2-X3DFN
스펙 ESD7181MUT5G
| 유형 | 설명 |
| 분류 | 회로 보호 |
| 임시전압 억제기 (TVS) | |
| TVS 다이오드 | |
| Mfr | 반 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | 젠어 |
| 양방향 채널 | 1 |
| 전압 - 역 정지 (형) | 18.5V (최대) |
| 전압 - 분해 (분) | 20.5V |
| 전압 - 클램핑 (최대) @ Ipp | 35V (형) |
| 전류 - 피크 펄스 (10/1000μs) | 1A (8/20μs) |
| 전력 - 최고 펄스 | - |
| 전력선 보호 | 아니 |
| 신청서 | RF 안테나 |
| 용량 @ 주파수 | 0.3pF @ 1MHz |
| 작동 온도 | -55°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 0201 (0603 메트릭) |
| 공급자의 장치 패키지 | 2-X3DFN (0.6x0.3) (0201) |
| 기본 제품 번호 | ESD7181 |
특징 ESD7181MUT5G
• 낮은 용도 0.3 pF (유례적)
• 낮은 클램핑 전압
• 작은 몸 외곽 크기: (0.62 x 0.32 mm) − 0201
• 낮은 몸 높이: 0.3mm
작동 전압: ±18.5V
• 낮은 누출 < 1 nA (유례)
• 삽입 손실 이 낮다
낮은 역학적 저항: < 1
• IEC61000-4-2 레벨 4 ESD 보호
• SZ 사전은 자동차 및 다른 애플리케이션을 위해 고유의 사이트 및 제어 변경 요구 사항을 요구합니다. AEC-Q101 자격 및 PPAP가 가능합니다.
• 이 장치는 Pb-Free, Halogen Free/BFR Free이며 RoHS를 준수합니다.
의 적용 ESD7181MUT5G
• RF 신호 ESD 보호
• 무선 충전기
• RF 스위칭, PA 및 안테나 ESD 보호
• 근현장 통신
환경 및 수출 분류ESD7181MUT5G
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
