상세 정보 |
|||
| 연결기 / 접촉 유형: | 연락처, 위쪽 | 포지션의 수: | 4 |
|---|---|---|---|
| 피치: | 0.020 " (0.50mm) | 종결: | 땜납 |
| 공명 정대하게 높이: | 0.039"(1.00mm) | 잠금 장치: | 회전식 잠금 장치, 백록 |
| 접촉물질: | 인청동 | 접촉 피니쉬: | 금 |
제품 설명

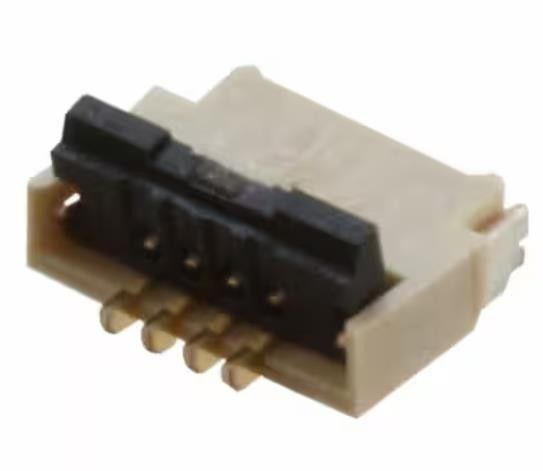

FH34S-4S-0.5SH ((50) 4 위치 FFC FPC 커넥터 연락처, 상위 0.020 "표면 마운트
스펙 FH34S-4S-0.5SH ((50)
| 유형 | 설명 |
| 분류 | 커넥터, 인터 커넥터 |
| FFC, FPC (플래크 플렉서블) 커넥터 | |
| FFC, FPC (플래크 플렉서블) 커넥터 집합 | |
| Mfr | 히로세 일렉트릭 Co Ltd |
| 시리즈 | FH34S |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 플래트 플렉스 타입 | FFC, FPC |
| 장착형 | 표면 마운트, 오른쪽 각 |
| 연결기/접속기 유형 | 연락처, 위쪽 |
| 포지션 수 | 4 |
| 피치 | 00.020" (0.50mm) |
| 폐지 | 소금 |
| FFC, FCB 두께 | 0.30mm |
| 보드 위 높이 | 00.039" (1.00mm) |
| 잠금 기능 | 로터리 잠금, 백록 |
| 케이블 끝 유형 | 소형 |
| 접촉물질 | 광소 금속 |
| 연락 종료 | 금 |
| 주택 재료 | 액체 결정 폴리머 (LCP) |
| 액추에이터 재료 | 폴리아마이드 (PA), 나일론 |
| 특징 | 제로 삽입 힘 (ZIF) |
| 전압 등급 | 50V |
| 작동 온도 | -55°C ~ 85°C |
| 소재의 불화성 등급 | UL94 V-0 |
| 현재 등급 (Amp) | 0.5A |
| 접촉 끝 두께 | - |
| 하우스 색상 | 비자색 |
| 액추에이터 색상 | 검은색 |
| 짝짓기 순환 | 20 |
특징 ESR10EZPF2200
1저조한 모습
보드 위에 1.0mm와 3.8mm의 너비로 커넥터는 공간을 절약하는 응용 프로그램에서 사용됩니다.
2FPC/FFC 보유 증가
기존의 유사한 구조 연결 장치와 비교하면:
* 수평 방향으로: 대략 2.6배
* 수직 방향으로: 약 2번
3. 독특한 역전환 회전 액추에터
회전 액추에터는 커넥터의 뒷부분에서 열리며, 안정적인 전기 및 기계 연결을 보장합니다.
4. 쉬운 FPC 삽입 및 신뢰할 수있는 전기 연결
검증된 플립 잠금 액추에터는 FPC를 쉽게 삽입 할 수 있으며 완전히 닫히면 촉각 감각을 제공하여 완전한 전기 및 기계 연결을 확인합니다.
의 적용 ESR10EZPF2200
◆PCB에 장착하기 전 처리
PCB에 장착하기 전에 FPC/FFC를 삽입하거나 동작기를 작동시키는 것은 권장되지 않습니다.
◆PC 보드 워크페이지
최대한 커프 페이지를 최소화해장착 영역 평면성 조류 관절의 어떤 실패를 일으키지 않고 연결 단말기를 수용 할 수 있는지 확인.
◆보드 에 있는 힘
◆큰 PC 보드를 개별 보드로 브레이크 할 때 설치 된 커넥터를 손상시키지 않도록 주의하십시오.
◆판 이나 다른 부품 을 나사 로 고정 할 때
모든 스트레스가 커넥터의 장착 부위에 영향을 미치는 보드 굴곡을 일으키지 않는지 확인합니다.
환경 및 수출 분류FH34S-4S-0.5SH ((50)
| ATTRIBUTE | 설명 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| ECCN | EAR99 |
| HTSUS | 8536.69.4051 |
