상세 정보 |
|||
| 기술: | MOSFET (금속 산화물) | Id, 브그스에 있는 (맥스) 위의 Rds: | 3mOhm @ 22A, 10V |
|---|---|---|---|
| 소스 전압 (프즈스)에 고갈되세요: | 25 Ｖ | 전류 - 연속 드레인(Id) @ 25°C: | 22A (Ta), 95A (Tc) |
| 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 4.5V, 10V | 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 32 nC @ 4.5 V |
| Id에 있는 Vgs(th) (맥스): | 50μA에서 2.4V | Vds에 있는 입력 커패시턴스 (CIS) (맥스): | 2880 pF @ 13 V |
제품 설명

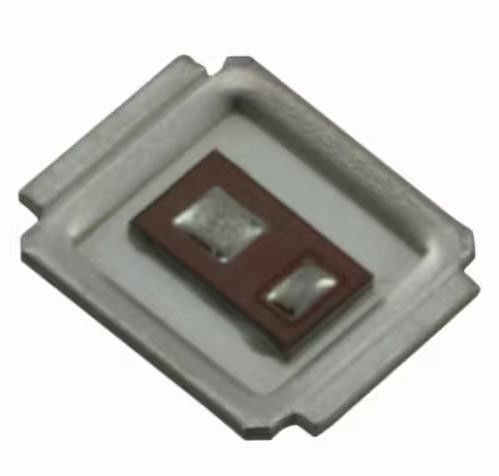

IRF6713STRPBF N 채널 25 V 22A (Ta), 95A (Tc) 2.2W (Ta), 42W (Tc)
스펙IRF6713STRPBF
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| Mfr | 인피니온 테크놀로지 |
| 시리즈 | HEXFET® |
| 패키지 | 테이프 & 롤 (TR) |
| FET 타입 | N 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 25V |
| 전류 - 연속 배수 (Id) @ 25°C | 22A (Ta), 95A (Tc) |
| 구동 전압 (최대 RDS ON, 최소 Rds ON) | 4.5V, 10V |
| Rds ON (Max) @ Id, Vgs | 3mOhm @ 22A, 10V |
| Vgs(th) (최대) @ Id | 2.4V @ 50μA |
| 게이트 충전 (Qg) (최대) @ Vgs | 32 nC @ 4.5 V |
| Vgs (최대) | ±20V |
| 입력 용량 (Ciss) (Max) @ Vds | 2880 pF @ 13 V |
| FET 특징 | - |
| 전력 분산 (최대) | 2.2W (Ta), 42W (Tc) |
| 작동 온도 | -40°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | DIRECTFETTM SQ |
| 패키지 / 케이스 | 다이렉트FETTM 이소메트릭 SQ |
특징IRF6713STRPBF
납 및 브로마이드 함유가 없는 RoHS 준수
낮은 프로필 (<0.7mm)
양면 냉각 호환
초저 패킷 인덕턴스
고주파 전환에 최적화
CPU 코어 DC-DC 변환기에 이상적입니다.
Sync.FET 및 일부 제어 FET 응용 프로그램에 최적화
저전도 및 전환 손실
기존 표면 장착 기술과 호환
100% Rg 테스트
설명IRF6713STRPBF
The IRF6713SPbF combines the latest HEXFET® Power MOSFET Silicon technology with the advanced DirectFETTM packaging to achieve the lowest on-state resistance in a package that has the footprint of a MICRO-8 and only 0.7mm 프로필. DirectFET 패키지는 전력 애플리케이션, PCB 조립 장비 및 증기 단계, 적외선 또는 컨벡션 용접 기술에서 사용되는 기존 레이아웃 기하학과 호환됩니다.제조 방법 및 공정에 대한 응용 설명서 AN-1035을 준수 할 때DirectFET 패키지는 전력 시스템에서 열 전달을 극대화하기 위해 쌍방향 냉각을 허용하며 이전 최고의 열 저항을 80% 향상시킵니다.
환경 및 수출 분류IRF6713STRPBF
| ATTRIBUTE | 설명 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
