상세 정보 |
|||
| FET은 타이핑합니다: | 엔-채널 | Id, 브그스에 있는 (맥스) 위의 Rds: | 40m옴 @ 21.5A, 10V |
|---|---|---|---|
| 소스 전압 (프즈스)에 고갈되세요: | 100 Ｖ | 전류 - 연속 드레인(Id) @ 25°C: | 43A (Tc) |
| 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 10V | Id에 있는 Vgs(th) (맥스): | 250uA에 있는 4V |
| 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 10 Ｖ에 있는 97 nC | 브그스 (맥스): | ±20V |
제품 설명
IRF6713STRPBF N 채널 25 V 22A (Ta), 95A (Tc) 2.2W (Ta), 42W (Tc)
스펙IRFP150A
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| Mfr | 반 |
| 시리즈 | - |
| 패키지 | 튜브 |
| FET 타입 | N 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 100V |
| 전류 - 연속 배수 (Id) @ 25°C | 43A (Tc) |
| 구동 전압 (최대 RDS ON, 최소 Rds ON) | 10V |
| Rds ON (Max) @ Id, Vgs | 40mOhm @ 21.5A, 10V |
| Vgs(th) (최대) @ Id | 4V @ 250μA |
| 게이트 충전 (Qg) (최대) @ Vgs | 97 nC @ 10 V |
| Vgs (최대) | ±20V |
| 입력 용량 (Ciss) (Max) @ Vds | 2270 pF @ 25V |
| FET 특징 | - |
| 전력 분산 (최대) | 193W (Tc) |
| 작동 온도 | -55°C ~ 175°C (TJ) |
| 장착형 | 구멍을 통해 |

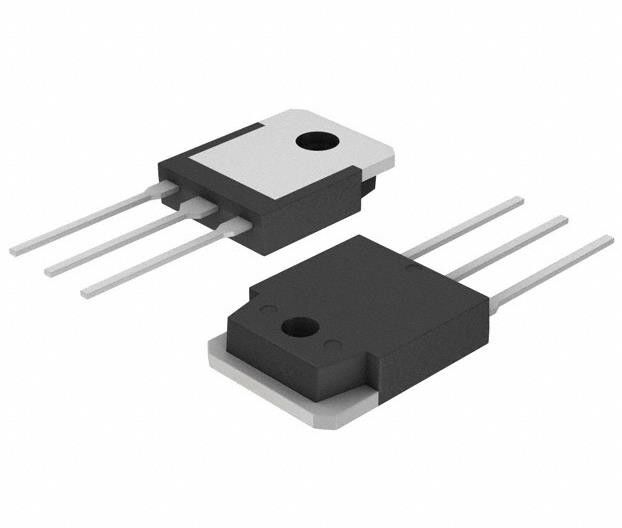

| 공급자의 장치 패키지 | TO-3PN |
| 패키지 / 케이스 | TO-3P-3, SC-65-3 |
| 기본 제품 번호 | IRFP150 |
IRFP150A의 특징
* 계곡 험준한 기술
* 견고한 게이트 옥시드 기술
* 낮은 입력 용량
* 개선된 게이트 요금
* 확장된 안전 운영 구역
* 175 작동 온도
* 낮은 누출 전류: 10A (최대) @ VDS = 100V
* 하부 RDS (ON): 0.032 (형)
IRFP150A의 설명
이 데이터 셰이트는 제품 개발에 대한 설계 사양을 포함합니다. 사양은 사전 통지 없이 어떤 방식으로든 변경될 수 있습니다.
환경 및 수출 분류IRFP150A
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 적용되지 않습니다 |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
