상세 정보 |
|||
| 출력 유형: | 트랜지스터 드라이버 | 기능: | 내려오다 |
|---|---|---|---|
| 출력 구성: | 긍정적으로 | 출력의 수: | 1 |
| 출력 단계: | 1 | 주파수 - 스위칭: | 600kHz |
| 듀티 싸이클 (맥스): | 75% | 동기 정류기: | 네 |
제품 설명

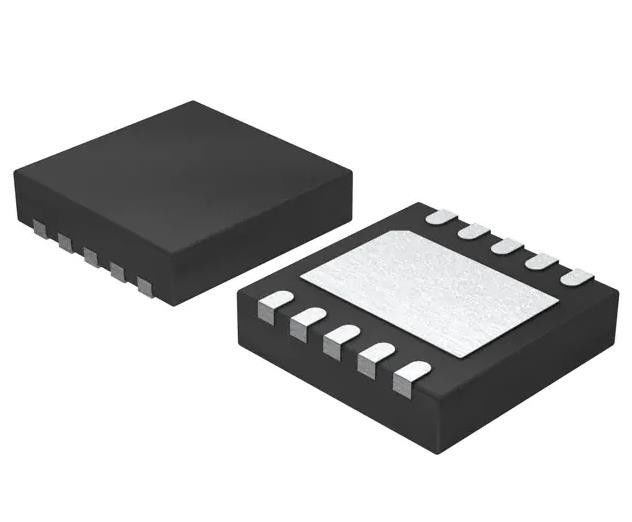

ISL6341AIRZ-T Buck Regulator 양성 출력 단계 아래 DC 컨트롤러 IC
스펙ISL6341AIRZ-T
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| DC DC 스위치 컨트롤러 | |
| Mfr | 레네사스 일렉트로닉스 아메리카 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 출력 유형 | 트랜지스터 드라이버 |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 수 | 1 |
| 출력 단계 | 1 |
| 전압 - 공급 (Vcc/Vdd) | 4.5V ~ 14.4V |
| 주파수 - 전환 | 600kHz |
| 작업 주기 (최대) | 75% |
| 동시 수정기 | 그래요 |
| 클럭 동기화 | 아니 |
| 일련 인터페이스 | - |
| 제어 기능 | 가동, 단계 제어, 전력 잘, 전력 재설정 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 10-WFDFN 노출 패드 |
| 공급자의 장치 패키지 | 10-TDFN-EP (3x3) |
| 기본 제품 번호 | ISL6341 |
특징ISL6341AIRZ-T
• + 4.5V에서 14.4V 공급 전압에서 작동 (비아스)
- 1.5V에서 12V VIN 입력 범위 (제약으로 최대 20V까지 가능하며, 12 페이지의 "입기 전압 고려 사항"을 참조하십시오.)
- 0.8V ~ VIN 출력 범위 (근무 주기 제한)
- 통합된 게이트 드라이버; LGATE는 VCC (5V ~ 12V) 를 사용합니다; UGATE는 외부 부팅 다이오드를 사용합니다 (5V ~ 12V)
- 0.8V 내부 참조; ±0.8% 허용
• 단순 한 루프 제어 설계
- 전통적인 듀얼 엣지 모듈러
- 전압 모드 PWM 제어
- N 채널 MOSFET를 구동합니다.
• 신속 한 일시적 반응
- 고 대역폭 오류 증폭기
- ISL6341, ISL6341C에 대한 0% ~ 85% 최대 작업 사이클
- ISL6341A, ISL6341B에 대한 0% ~ 75% 최대 작업 주기가
• 손실 이 없는, 프로그래밍 할 수 있는 과류 보호
- 하부 MOSFET의 rDS (ON) 를 사용합니다.
- 잠금 모드 (ISL6341, ISL6341B)
- 무한한 재시험 (히커프) 모드 (ISL6341A)
- 무한한 재시험 (히커프) 모드; UVP가 없습니다 (ISL6341C)
• 출력 전압 모니터링
- 저전압 및 과전압 종료
- PGOOD 출력
• 10 Ld 3x3 얇은 DFN의 작은 변환기 크기
- 300kHz 고정 오시레이터 (ISL6341, ISL6341C)
- 600kHz 고정 오시레이터 (ISL6341A, ISL6341B)
- 고정 내부 소프트 시작, 사전 편향 된 부하에 사용할 수 있습니다
- COMP/EN 핀에 있는 활성화/폐기 기능
• Pb-Free (RoHS 컴플라이언스)
설명ISL6341AIRZ-T
• 케이블 모덤, 셋톱 박스, DSL 모덤
• 산업용 전력 공급 장치; 일반 용도 공급 장치
• 5V 또는 12V 입력 DC/DC 조절기
• 저전압 분산 전원 공급 장치; 부하점
환경 및 수출 분류ISL6341AIRZ-T
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
