상세 정보 |
|||
| 전압 - 제너 (Nom) (프즈): | 2.2 Ｖ | 용인성: | ±5% |
|---|---|---|---|
| 전원 - 맥스: | 500 mW | 경향 - Vr에 있는 역누출: | 4μA @ 1V |
| 전압 - 조건에 있는 포워드 (Vf) (맥스): | 900mV @ 10mA | 작동 온도: | -55' Ｃ ~ 150' Ｃ |
제품 설명

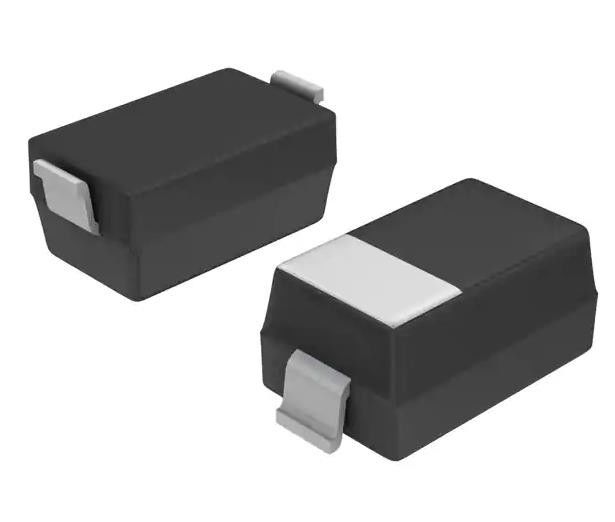

MMSZ4680ET1G 제너 다이오드 2.2 V 500 mW ± 5% 표면 마운트 SOD-123
스펙 MMSZ4680ET1G
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 다이오드 | |
| 젠어 | |
| 단일 제너 다이오드 | |
| Mfr | 반 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 전압 - 제너 (명) (Vz) | 2.2V |
| 용인성 | ± 5% |
| 전력 - 최대 | 500mW |
| 전류 - 역 누출 @ Vr | 4μA @ 1V |
| 전압 - 앞으로 (Vf) (최대) | 900mV @ 10mA |
| 작동 온도 | -55°C ~ 150°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | SOD-123 |
| 공급자의 장치 패키지 | SOD-123 |
| 기본 제품 번호 | MMSZ4680 |
MMSZ4680ET1G의 특징
* FR-4 또는 FR-5 보드에서 500mW 등급
* 넓은 제너 역전압 범위 - 1.8V ~ 43V
* 최적의 자동 보드 조립을 위해 설계 된 패키지
* 고밀도 애플리케이션을 위한 작은 패키지 크기
* 인체 모델별로 ESD 등급 3 (> 16 kV)
* 최고 전력 − 225W (8 x 20 s)
* AEC-Q101 자격 및 PPAP 능력
* SZ 전호는 자동차 및 다른 애플리케이션을 위해 고유의 사이트 및 제어 변경 요구 사항을 요구합니다.
* Pb-Free 패키지가 있습니다.
설명MMSZ4680ET1G
세 개의 완전한 제너 다이오드 시리즈는 편리한, 표면 장착 플라스틱 SOD−123 패키지에서 제공됩니다. 이 장치들은 납 없는 34− 패키지 스타일의 편리한 대안을 제공합니다.
환경 및 수출 분류MMSZ4680ET1G
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.10.0050 |
