상세 정보 |
|||
| 전압 - DC 반대 (Vr) (맥스): | 600 Ｖ | 경향 - 평균 정류된 (Io): | 5A |
|---|---|---|---|
| 전압 - 조건에 있는 포워드 (Vf) (맥스): | 1.15V @ 5A | 속도: | 표준 복구 >500ns, > 200mA (Io) |
| 역회복 시간 (트르): | 2.5μs | 경향 - Vr에 있는 역누출: | 600 Ｖ에 있는 10 uA |
| Vr, Ｆ에 있는 전기 용량: | 40pF @ 4V, 1MHz | 작동 온도 - 결합: | -55' Ｃ ~ 150' Ｃ |
| 하이 라이트: | S5J-E3/57T,S5J-E3/57T 전자 부품,다이오드 전자 부품 |
||
제품 설명

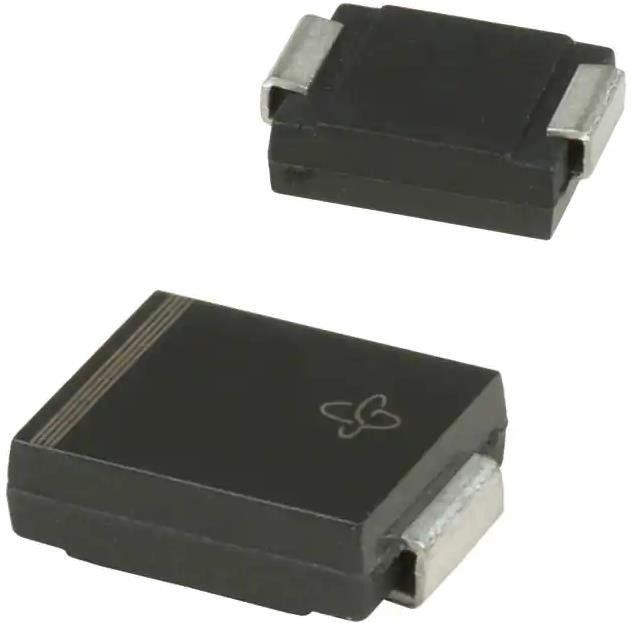

S5J-E3/57T 다이오드 600 V 5A 표면 장착기 DO-214AB (SMC) 전자 부품
스펙 S5J-E3/57T
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 다이오드 | |
| 정제기 | |
| 단일 다이오드 | |
| Mfr | 비샤이 제너럴 반도체 - 다이오드 부문 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기술 | 표준 |
| 전압 - DC 역전 (Vr) (최대) | 600V |
| 전류 - 평균 수정 (Io) | 5A |
| 전압 - 앞으로 (Vf) (최대) | 1.15V @ 5A |
| 속도 | 표준 복원 > 500ns, > 200mA (Io) |
| 역회복 시간 (trr) | 2.5 μs |
| 전류 - 역 누출 @ Vr | 10μA @ 600V |
| 용량 @ Vr, F | 40pF @ 4V, 1MHz |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | DO-214AB, SMC |
| 공급자의 장치 패키지 | DO-214AB (SMC) |
| 작동 온도 - 접점 | -55°C ~ 150°C |
| 기본 제품 번호 | S5J |
S5J-E3/57T
• 저조한 패키지
• 자동 배치에 이상적입니다.
• 유리 소화 된 펠릿 칩 연결
• 낮은 전압 하락
• 낮은 누출 전류
• 높은 전향 파동 능력
• J-STD-020에 따라 MSL 레벨 1을 충족합니다. LF 최대 최고 260 °C
• AEC-Q101 자격증 사용 가능
- 자동차 주문 코드: 기본 P/NHE3 또는 P/NHM3
S5J-E3/57T
일반 용도로 사용되는 소비자, 자동차 및 통신용 전원 공급 장치, 인버터, 컨버터 및 자유 바퀴 다이오드의 정제
환경 및 수출 분류S5J-E3/57T
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
