상세 정보 |
|||
| 제품 상태: | 새로운 디자인 을 위한 것 이 아니다 | 로직 타입: | 부정 논리합 게이트 |
|---|---|---|---|
| 회로 수: | 4 | 입력 횟수: | 2 |
| 전압 - 공급: | 2V ~ 6V | 경향 - 정지하 (맥스): | 1 uA |
| 경향 - 낮은 출력 하이: | 5.2mA, 5.2mA | 입력 논리 레벨 - 로우: | 0.5V ~ 1.8V |
제품 설명

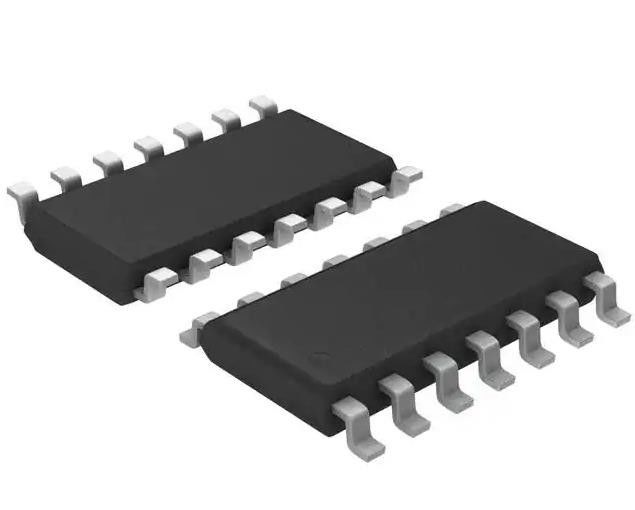

TC74HC02AF NOR 게이트 통합 회로 칩 칩 4 채널 14-SOP
스펙 TC74HC02AF
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 게이트 및 인버터 | |
| Mfr | 토시바 반도체 및 저장장치 |
| 시리즈 | 74HC |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 새로운 디자인 을 위한 것 이 아니다 |
| 로직 타입 | NOR 게이트 |
| 회로 수 | 4 |
| 입력값 수 | 2 |
| 특징 | - |
| 전압 - 공급 | 2V ~ 6V |
| 전류 - 조용 (최대) | 1μA |
| 전류 - 출력 높고 낮은 | 50.2mA, 5.2mA |
| 입력 논리 레벨 - 낮은 | 0.5V ~ 1.8V |
| 입력 논리 레벨 - 높습니다 | 1.5V ~ 4.2V |
| 최대 전파 지연 @ V, 최대 CL | 13ns @ 6V, 50pF |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 14-SOP |
| 패키지 / 케이스 | 14-SOIC (0.209", 5.30mm 너비) |
| 기본 제품 번호 | 74HC02 |
특징 TC74HC02AF
• 고속도: tpd = 6 ns (typ.)
낮은 전력 소모: ICC = 1 μA (최대) Ta = 25 °C에서
• 높은 소음 저항성: VNIH = VNIL = 28% VCC (min)
• 출력 드라이브 능력: 10 LSTTL 부하
• 대칭 출력 임피던스:
• 균형 잡힌 전파 지연: tpLH ~ - tpHL
• 넓은 작동 전압 범위: VCC (opr) = 2 ~ 6 V
• 74LS02과 호환되는 핀과 기능
설명 TC74HC02AF
TC74HC02A는 실리콘 게이트 C2MOS 기술로 제조된 고속 CMOS 2-INPUT NOR GATE입니다.
환경 및 수출 분류TC74HC02AF
| ATTRIBUTE | 설명 |
| RoHS 상태 | RoHS 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
