상세 정보 |
|||
| 로직 타입: | 반전시키지 않은 버퍼 | 원소 수: | 2 |
|---|---|---|---|
| 에레먼트 당 비트 수: | 1 | 출력 유형: | 3-상태 |
| 경향 - 낮은 출력 하이: | 7.8mA, 7.8mA | 전압 - 공급: | 2V ~ 6V |
| 작동 온도: | -40°C ~ 85°C (TA) | 장착형: | 표면 마운트 |
제품 설명
TC74HC02AF NOR 게이트 통합 회로 칩 칩 4 채널 14-SOP
스펙 TC7W125FU
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 버퍼, 드라이버, 수신기, 송신기 | |
| Mfr | 토시바 반도체 및 저장장치 |
| 시리즈 | TC7W |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 로직 타입 | 펌퍼, 반전되지 않는 |
| 원소 수 | 2 |
| 에레먼트 당 비트 수 | 1 |
| 입력 타입 | - |
| 출력 유형 | 3 국가 |
| 전류 - 출력 높고 낮은 | 70.8mA, 7.8mA |
| 전압 - 공급 | 2V ~ 6V |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |

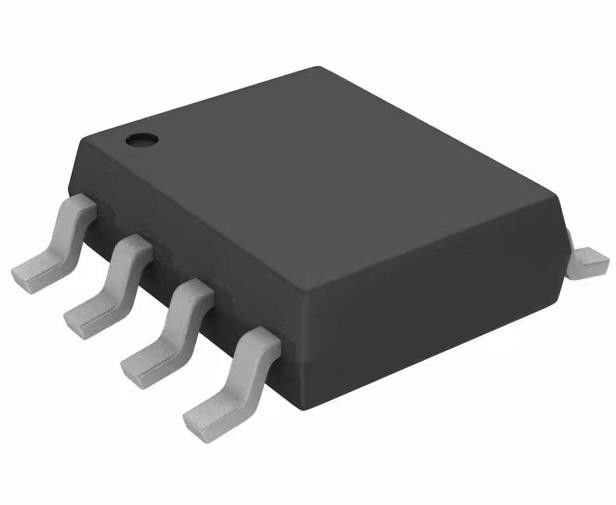

| 패키지 / 케이스 | 8-TSSOP, 8-MSOP (0.110", 2.80mm 너비) |
| 공급자의 장치 패키지 | 8-SSOP |
| 기본 제품 번호 | TC7W125 |
특징 TC7W125FU
• 고속도: tpd = 10 ns (typ.)
• 낮은 전력 소모: ICC = 2 μA (최대) Ta = 25 °C에서
• 높은 소음 저항성: VNIH = VNIL = 28% VCC (min)
• 출력 드라이브 능력: 15 LSTTL 부하
• 대칭 출력 임피던스:
• 균형 잡힌 전파 지연: tpLH ~ - tpHL
• 넓은 작동 전압 범위: VCC (opr) = 2 ~ 6 V
설명 TC7W125FU
TC7W125FU는 실리콘 게이트 C2MOS 기술로 제조된 고속 C2MOS 듀얼 BUS 버퍼입니다.
환경 및 수출 분류TC7W125FU
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
