상세 정보 |
|||
| 채널 수: | 1 | 전압 - 차단: | 5000Vrms |
|---|---|---|---|
| 전류 전달비 (민): | 10mA에 있는 63% | 전류 전달비 (맥스): | 10mA에 있는 125% |
| / 턴오프 타임 (Typ)를 켜세요: | 6us, 5us | 상승 / 강하 시간 (Typ): | 3μs, 4.7μs |
| 출력 유형: | 트랜지스터 | 전압 - 출력 (최대): | 70V |
제품 설명

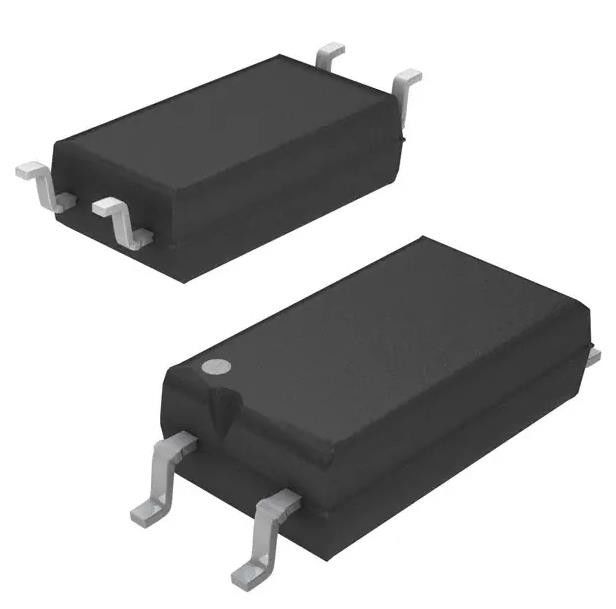

TCLT1002 오프토이졸레이터 트랜지스터 출력 5000Vrms 1 채널 4-SOP
스펙 TCLT1002
| 유형 | 설명 |
| 분류 | 격리장치 |
| 광 단열기 | |
| 트랜지스터, 광전력 출력 광 단열기 | |
| Mfr | 비샤이 반도체 광학 부문 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 채널 수 | 1 |
| 전압 - 격리 | 5000Vrms |
| 전류 전송 비율 (분) | 63% @ 10mA |
| 전류 전송 비율 (최대) | 125% @ 10mA |
| 켜기 / 끄기 시간 (형) | 6μs, 5μs |
| 상승 / 하락 시간 (형) | 3μs, 4.7μs |
| 입력 타입 | DC |
| 출력 유형 | 트랜지스터 |
| 전압 - 출력 (최대) | 70V |
| 전류 - 출력 / 채널 | 50mA |
| 전압 - 앞으로 (Vf) (형) | 1.25V |
| 전류 - DC 전향 (if) (max) | 60mA |
| Vce 포화 (최대) | 300mV |
| 작동 온도 | -55°C ~ 100°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 4-SMD, Gull Wing |
| 공급자의 장치 패키지 | 4-SOP |
| 기본 제품 번호 | TCLT1002 |
특징 TCLT1002
• SMD 저 프로필 4 리드 패키지
• VIORM = 1050 V
• CTR 유연성 주문 정보 참조
• 특별 건축
• 극히 낮은 결합 용량
• 트랜지스터 출력으로 DC 입력
• 8mm 이상의 미끄러짐 거리
의 적용 TCLT1002
• 스위치 모드 전원 공급 장치
• 컴퓨터 주변 장치 인터페이스
• 마이크로프로세서 시스템 인터페이스
환경 및 수출 분류TCLT1002
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
