상세 정보 |
|||
| 출력 구성: | 긍정적으로 | 출력 유형: | 고정됩니다 |
|---|---|---|---|
| 규제기관의 수: | 1 | 전압 - 입력 (최대): | 45V |
| 전압 - 출력 (분 / 고정): | 3.3V | 전압 절감 (최대): | 0.3V @ 50mA |
| 전류 - 출력: | 100mA | 전류 - 조용 (Iq): | 30 uA |
제품 설명
TCLT1002 오프토이졸레이터 트랜지스터 출력 5000Vrms 1 채널 4-SOP
스펙 TDA3663/N1135
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | N-X-P USA Inc. |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 고정 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 45V |
| 전압 - 출력 (분 / 고정) | 3.3V |
| 전압 - 출력 (최대) | - |
| 전압 절감 (최대) | 0.3V @ 50mA |
| 전류 - 출력 | 100mA |
| 전류 - 조용 (Iq) | 30μA |
| 전류 - 공급 (최대) | 2.5mA |
| PSRR | 60dB (120Hz) |
| 제어 기능 | - |
| 보호 기능 | 온도 이상, 반극성, 단회로, 일시 전압 |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |

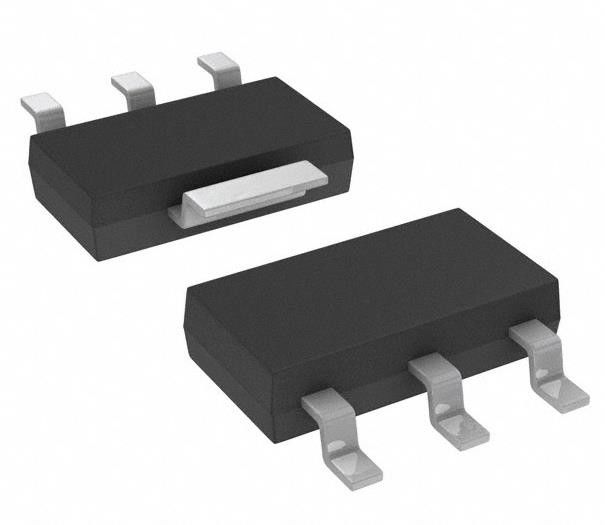

| 패키지 / 케이스 | TO-261-4, TO-261AA |
| 공급자의 장치 패키지 | SC-73 |
| 기본 제품 번호 | TDA366 |
특징 TDA3663/N1135
■ 고정 3.3V, 100mA 조절기
■ 공급 전압 범위 최대 45V
■ 15μA의 매우 낮은 비동기 전류 (유형적 값)
■ 매우 낮은 탈락 전압
■ 높은 물결 거부
■ 보호:
◆ 역극성 안전 (대 역전류 없이 -25V 까지)
◆ 50V의 음변수 (RS = 10 Ω, t < 100 ms)
◆ 출력 에서 최대 18 V 의 전압 을 견딜 수 있다 (보급 선 은 단절 될 수 있다)
◆ 모든 핀 에 ESD 보호
◆ DC 단회로 지상 안전 및 규제 출력 VP
◆ 온도 보호 (Tj > 150 °C)
의 적용 TDA3663/N1135
TDA3663는 매우 낮은 탈락 전압과 휴전 전류를 가진 고정 3.3 V 전압 조절기이며, 광범위한 공급 전압 범위에서 작동합니다.
환경 및 수출 분류TDA3663/N1135
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
