상세 정보 |
|||
| 센서 유형: | 아날로그, 로컬 | 감지 온도 - 지부: | -40' Ｃ ~ 100' Ｃ |
|---|---|---|---|
| 결의안: | 10mV/' Ｋ | 정확도 - (가장 낮은) 최상위: | ±3' Ｃ (±5' Ｃ) |
| 시험 조건: | 25' Ｃ (-40' Ｃ ~ 100' Ｃ) | 작동 온도: | -40' Ｃ ~ 100' Ｃ |
제품 설명

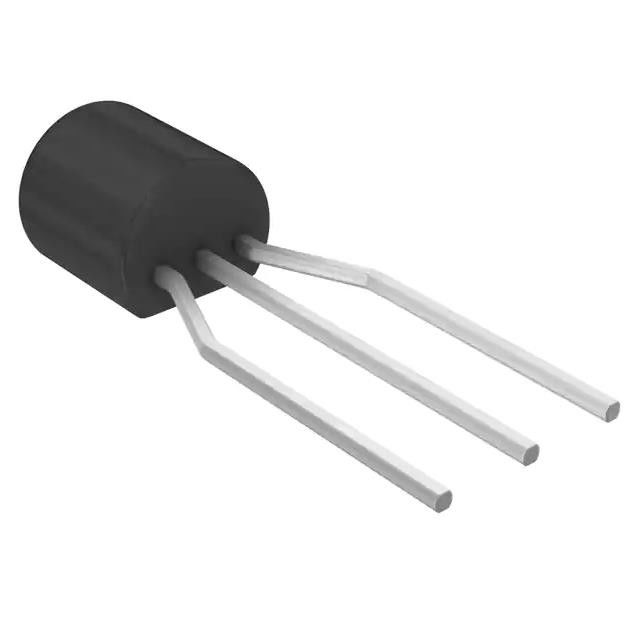

LM335AZT 온도 감지기 칩 감지기 아날로그 -40C-100C TO92-3
LM335AZT의 특징
■ °K 단위로 직접 교정
■ 1°C 초기 정확도
■ 450µA ~ 5mA에서 작동
■ 동적 임피던스 1Ω 이하
설명LM335AZT의
LM135, LM235, LM335는 쉽게 교정할 수 있는 정밀 온도 센서입니다.2단자 제너로 작동하며 항복 전압은 10mV/°K에서 절대 온도에 정비례합니다.
이 회로는 1Ω 미만의 동적 임피던스를 가지며 특성 변경 없이 450µA ~ 5mA의 전류 범위 내에서 작동합니다.
+25°C에서 보정된 LM135, LM235 및 LM335는 100°C 온도 범위에서 1°C 미만의 일반적인 오류를 가집니다.다른 센서와 달리 LM135, LM235, LM335에는 선형 출력이 있습니다.
LM335AZT의 사양
|
제조업체
|
ST마이크로일렉트로닉스
|
|
시리즈
|
-
|
|
제품 상태
|
활동적인
|
|
센서 유형
|
아날로그, 로컬
|
|
감지 온도 - 로컬
|
-40°C ~ 100°C
|
|
온도 감지 - 원격
|
-
|
|
출력 유형
|
아날로그 전압
|
|
전압 - 공급
|
-
|
|
해결
|
10mV/°K
|
|
특징
|
-
|
|
정확도 - 최고(최저)
|
±3°C(±5°C)
|
|
테스트 조건
|
25°C (-40°C ~ 100°C)
|
|
작동 온도
|
-40°C ~ 100°C
|
|
장착 유형
|
구멍을 통해
|
|
패키지/케이스
|
TO-226-3, TO-92-3(TO-226AA) 형성된 리드
|
|
공급자 장치 패키지
|
TO-92-3
|
|
기본 제품 번호
|
LM335
|
LM335AZT의 애플리케이션 정보
더 높은 정확도를 위해 장치를 교정하는 쉬운 방법이 있습니다.
LM135, LM235, LM335의 출력이 0°K(-273.15°C)에서 0V가 되는 센서의 외삽 출력으로 절대 온도에 비례하기 때문에 단일 포인트 교정이 작동합니다.출력 전압 대 온도의 오류는 기울기일 뿐입니다.따라서 한 온도에서 기울기를 교정하면 모든 온도에서 오류가 수정됩니다.
회로 출력(보정 여부)은 다음 방정식으로 제공됩니다.
VOT + VOTO x 여기서 T는 알 수 없는 온도이고 To는 기준 온도(°K 단위)입니다.
일반적으로 출력은 10mV/°K에서 보정됩니다.
좋은 감지 정확도를 보장하기 위해 예방 조치를 취해야 합니다.모든 온도 센서의 경우와 마찬가지로 자체 발열로 인해 정확도가 떨어질 수 있습니다.LM135, LM235 및 LM335는 낮은 전류로 작동해야 하지만 센서와 교정 회로를 최대 작동 온도로 구동하기에 충분해야 합니다.
열 저항이 일정한 환경에서 센서를 사용하면 자체 발열로 인한 오차를 외부에서 보정할 수 있습니다.이는 회로가 온도 안정 전류로 바이어스된 경우 가능합니다.가열은 제너 전압과 온도에 비례합니다.이러한 방식으로 자체 발열로 인한 오류는 스케일 팩터 오류로 절대 온도에 비례합니다.
