상세 정보 |
|||
| 패키징: | 릴 | 패키지 / 건: | SOIC-8 |
|---|---|---|---|
| 항복 전압: | 3 Ｖ | 피피피텀 - 피크 펄스 전력: | 600 Ｗ |
| 작동 온도: | -40C~+125C | FPQ: | 2500 |
제품 설명

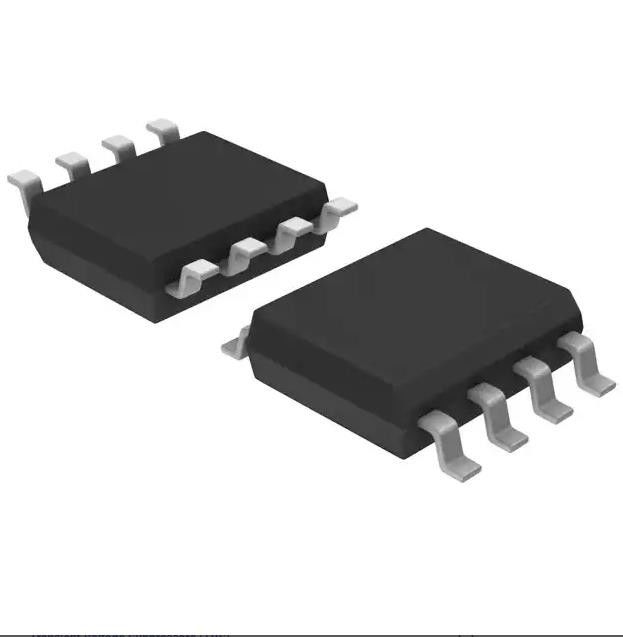

SLVU2.8-4BTG TVS 다이오드 SMD 표면 실장 8-SOIC 15V 클램프 40A(8/20µs) Ipp
TVS 다이오드 2.8VWM 15VC 8-SOIC
SLVU2.8-4BTG의 특징
• ESD, IEC 61000-4-2 ±30kV 접촉, ±30kV 대기
• EFT, IEC 61000-4-4, 40A(5/50ns)
• 번개, IEC 61000-4-5 2판, 40A(8/20μs)
• 라인당 2pF의 낮은 정전용량
• 2.8V에서 1μA(MAX)의 낮은 누설 전류
• SOIC-8(JEDEC MO-012) 핀 구성으로 간단한 플로우 스루 레이아웃 가능
• RoHS 준수 및 무연
• 수분 민감도(MSL-1)
SLVU2.8-4BTG 사양
| 유형 | 설명 |
| 범주 | 회로 보호 |
| 과도 전압 억제기(TVS) | |
| TVS 다이오드 | |
| 제조업체 | Littelfuse Inc. |
| 시리즈 | SLVU2.8-4, SPA® |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| 제품 상태 | 활동적인 |
| 유형 | 제너 |
| 양방향 채널 | 4 |
| 전압 - 역방향 스탠드오프(통상) | 2.8V(최대) |
| 전압 - 고장(최소) | 3V |
| 전압 - 클램핑(최대) @ Ipp | 15V |
| 전류 - 피크 펄스(10/1000µs) | 40A(8/20µs) |
| 전력 - 피크 펄스 | 600W |
| 전력선 보호 | 아니요 |
| 애플리케이션 | 범용 |
| 정전 용량 @ 주파수 | 2pF @ 1MHz |
| 작동 온도 | -40°C ~ 125°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 8-SOIC(0.154", 폭 3.90mm) |
| 공급자 장치 패키지 | 8-SOIC |
애플리케이션SLVU2.8-4BTG의
• 10/100/1000 이더넷
• WAN/LAN 장비
• 스위칭 시스템
• 데스크탑, 서버 및 노트북
• 아날로그 입력
• 기지국
설명SLVU2.8-4BTG의
SLVU2.8-4는 저전압 CMOS 장치를 ESD 및 낙뢰 유도 과도 현상으로부터 보호하도록 설계되었습니다.
보호되는 라인에 낮은 로딩 커패시턴스를 제공하기 위해 각각의 저전압 TVS와 직렬로 연결된 보상 다이오드가 있습니다.
