상세 정보 |
|||
| 소스 전압 (프즈스)에 고갈되세요: | 50 Ｖ | 경향 - 25' Ｃ에 있는 연속배수 (Id): | 220mA (Ta) |
|---|---|---|---|
| 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 4.5V, 10V | Id, 브그스에 있는 (맥스) 위의 Rds: | 500mA, 10V에 있는 3Ohm |
| 전력 소모 (맥스): | 350mW (Ta) | 작동 온도: | 150' Ｃ (TJ) |
| 하이 라이트: | BSS138 트랜지스터 IC 칩,50V 220mA 트랜지스터 IC 칩,350mW 표면 실장 IC |
||
제품 설명

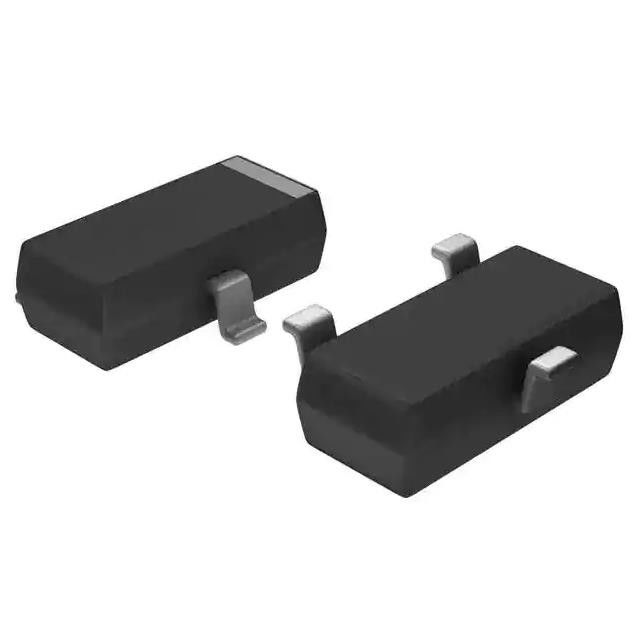

BSS138 트랜지스터 IC 칩 50V 220mA(Ta) 350mW(Ta) 표면 실장 SOT-23
BSS138의 특징
고급 트렌치 공정 기술
초저온 저항을 위한 고밀도 셀 설계
제품 속성BSS138의
|
제품
|
BSS138
|
|
FET 유형
|
N채널
|
|
기술
|
MOSFET(금속 산화물)
|
|
드레인-소스 전압(Vdss)
|
50V
|
|
전류 - 연속 드레인(Id) @ 25°C
|
220mA(타)
|
|
드라이브 전압(최대 Rds 켜짐, 최소 Rds 켜짐)
|
4.5V, 10V
|
|
Rds On(최대) @ Id, Vgs
|
3옴 @ 500mA, 10V
|
|
Vgs(일)(최대) @ Id
|
1.6V @ 250µA
|
|
Vgs(최대)
|
±20V
|
|
입력 커패시턴스(Ciss)(최대) @ Vds
|
27pF @ 25V
|
|
FET 기능
|
-
|
|
전력 손실(최대)
|
350mW(타)
|
|
작동 온도
|
150°C(TJ)
|
|
장착 유형
|
표면 실장
|
|
공급자 장치 패키지
|
SOT-23
|
|
패키지/케이스
|
TO-236-3, SC-59, SOT-23-3
|
적용BSS138
⚫ 휴대기기용 로드 스위치
⚫ DC/DC 컨버터
⚫ 직접 로직 레벨 인터페이스: TTL/CMOS
BSS138의 환경 및 수출 분류
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| ECCN | EAR99 |
| HTSUS | 8541.21.0095 |
