상세 정보 |
|||
| 소스 전압 (프즈스)에 고갈되세요: | 50 Ｖ | 경향 - 25' Ｃ에 있는 연속배수 (Id): | 220mA (Ta) |
|---|---|---|---|
| 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 10V | Id, 브그스에 있는 (맥스) 위의 Rds: | 220mA, 10V에 있는 3.5Ohm |
| Id에 있는 Vgs(th) (맥스): | 250uA에 있는 1.5V | 작동 온도: | -55' Ｃ ~ 150' Ｃ (TJ) |
| 하이 라이트: | BSS138-7-F N 채널 MOSFET IC,50V 200mA BSS138-7-F,SOT-23-3 트랜지스터 집적 회로 |
||
제품 설명

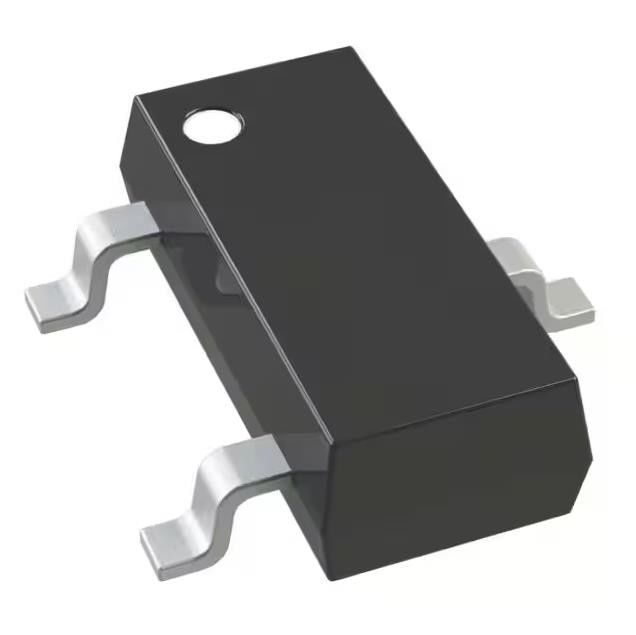

BSS138-7-F 트랜지스터 IC 칩 N 채널 50V 200mA 300mW 표면 실장 SOT-23-3
BSS138-7-F의 특징
낮은 온 저항
낮은 게이트 임계 전압
낮은 입력 커패시턴스
빠른 스위칭 속도
낮은 입력/출력 누설
완전 무연 및 RoHS 완전 준수(참고 1 및 2)
무할로겐 및 안티몬."녹색" 장치(주 3)
특정 변경이 필요한 자동차 애플리케이션용
제품 속성~의BSS138-7-F
|
제품
|
BSS138-7-F
|
|
FET 유형
|
N채널
|
|
기술
|
MOSFET(금속 산화물)
|
|
드레인-소스 전압(Vdss)
|
50V
|
|
전류 - 연속 드레인(Id) @ 25°C
|
200mA(타)
|
|
드라이브 전압(최대 Rds 켜짐, 최소 Rds 켜짐)
|
10V
|
|
Rds On(최대) @ Id, Vgs
|
3.5옴 @ 220mA, 10V
|
|
Vgs(일)(최대) @ Id
|
1.5V @ 250µA
|
|
Vgs(최대)
|
±20V
|
|
입력 커패시턴스(Ciss)(최대) @ Vds
|
50pF @ 10V
|
|
FET 기능
|
-
|
|
전력 손실(최대)
|
300mW(타)
|
|
작동 온도
|
-55°C ~ 150°C(TJ)
|
|
장착 유형
|
표면 실장
|
|
공급자 장치 패키지
|
SOT-23-3
|
|
패키지/케이스
|
TO-236-3, SC-59, SOT-23-3
|
|
기본 제품 번호
|
BSS138
|
BSS138-7-F의 기계적 데이터
사례: SOT23
케이스 재질: 성형 플라스틱.UL 가연성 분류
정격 94V-0
수분 민감도: J-STD-020에 따라 레벨 1
단자: 합금 42 리드프레임 위에 소둔된 무광택 주석 마감
(무연 도금).MIL-STD-202, 방법 208에 따라 납땜 가능
터미널 연결: 다이어그램 참조
무게: 0.008g(근사치)
BSS138-7-F의 환경 및 수출 분류
| 부품 번호 | 사례 | 포장 |
| BSS138-7-F | SOT23(표준) | 3000/테이프 및 릴 |
| BSS138-13-F | SOT23(표준) | 10000/테이프 및 릴 |
