상세 정보 |
|||
| 소스 전압 (프즈스)에 고갈되세요: | 40 Ｖ | 경향 - 25' Ｃ에 있는 연속배수 (Id): | 25A (Ta), 49A (Tc) |
|---|---|---|---|
| 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 4.5V, 10V | Id, 브그스에 있는 (맥스) 위의 Rds: | 25A, 10V에 있는 2.2mOhm |
| 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 10 Ｖ에 있는 110 nC | 브그스 (맥스): | ±20V |
| 하이 라이트: | 8-PQFN FDMS8460,FDMS8460 트랜지스터 IC 칩,IC 칩 엔 채널 40V 25A |
||
제품 설명

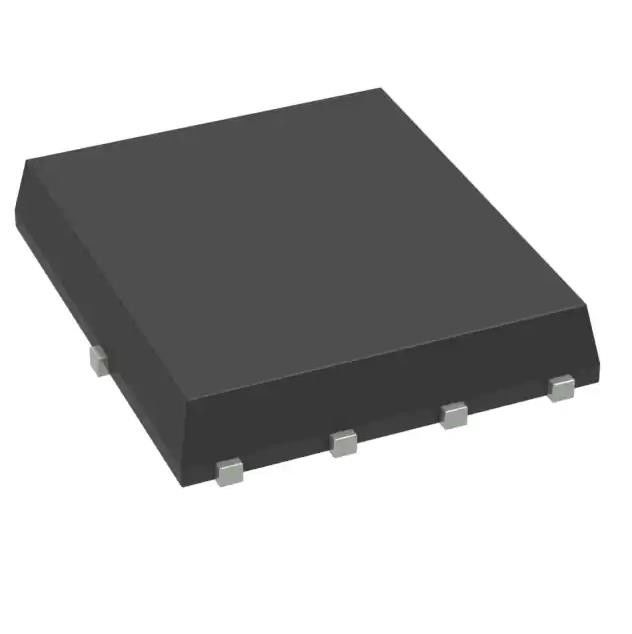

FDMS8460 트랜지스터 IC 칩 엔-채널 40 Ｖ 25A 49A 2.5W 104W 8-pqfn (5x6)
FDMS8460의 특징
ID = 25 A인 VGS = 10 Ｖ에 있는 오우 맥스 rDS(on) = 2.2 Ｍ
ID = 21.7 A인 VGS = 4.5 Ｖ에 있는 오우 맥스 rDS(on) = 3.0 Ｍ
오우 진보적 패키지와 낮은 rDS(on)를 위한 실리콘 조합
오우 MSL1 로버스트 패키지 디자인
오우 100% UIL은 시험을 받았습니다
오우 로에스 순응합니다
FDMS8460의 제품 속성
|
제품
|
FDMS8460
|
|
FET은 타이핑합니다
|
엔-채널
|
|
기술
|
MOSFET (금속 산화물)
|
|
소스 전압 (프즈스)에 고갈되세요
|
40 Ｖ
|
|
경향 - 25' Ｃ에 있는 연속배수 (Id)
|
25A (Ta), 49A (Tc)
|
|
구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다)
|
4.5V, 10V
|
|
Id, 브그스에 있는 (맥스) 위의 Rds
|
25A, 10V에 있는 2.2mOhm
|
|
Id에 있는 Vgs(th) (맥스)
|
250uA에 있는 3V
|
|
게이트는 브그스에 (큐그에게) (맥스)를 청구합니다
|
10 Ｖ에 있는 110 nC
|
|
브그스 (맥스)
|
±20V
|
|
Vds에 있는 입력 커패시턴스 (CIS) (맥스)
|
20 Ｖ에 있는 7205 pF
|
|
FET 특징
|
-
|
|
전력 소모 (맥스)
|
2.5W (Ta), 104W (Tc)
|
|
작동 온도
|
-55' Ｃ ~ 150' Ｃ (TJ)
|
|
증가하는 타입
|
표면 부착
|
|
공급자 소자 패키지
|

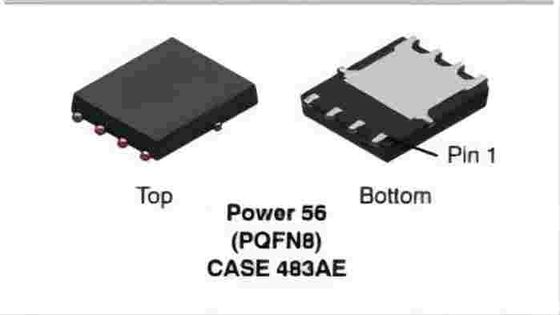

8-pqfn (5x6)
|
|
패키지 / 건
|
8-PowerTDFN
|
|
베이스 상품 다수
|
FDMS84
|
FDMS8460의 애플리케이션
DC-DC 변환
환경적이 & FDMS8460의 수출 분류
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
일반 설명의 FDMS8460에 대한
이 엔-채널 MOSFET은 아직 온-상태 저항을 최소화하기 위해 특히 맞춰진 ON 반도체의 진보적 POWERTRENCH® 과정을 사용하여 생산되고 뛰어난 접속품질을 유지합니다.
