상세 정보 |
|||
| 전압 - DC 반대 (Vr) (맥스): | 40 Ｖ | 경향 - 평균 정류된 (Io): | 3A |
|---|---|---|---|
| 전압 - 조건에 있는 포워드 (Vf) (맥스): | 3 A에 있는 500 mV | 경향 - Vr에 있는 역누출: | 40 Ｖ에 있는 500 uA |
| Vr, Ｆ에 있는 전기 용량: | 4V, 1MHz에 있는 200pF | 작동 온도 - 결합: | -55' Ｃ ~ 150' Ｃ |
제품 설명

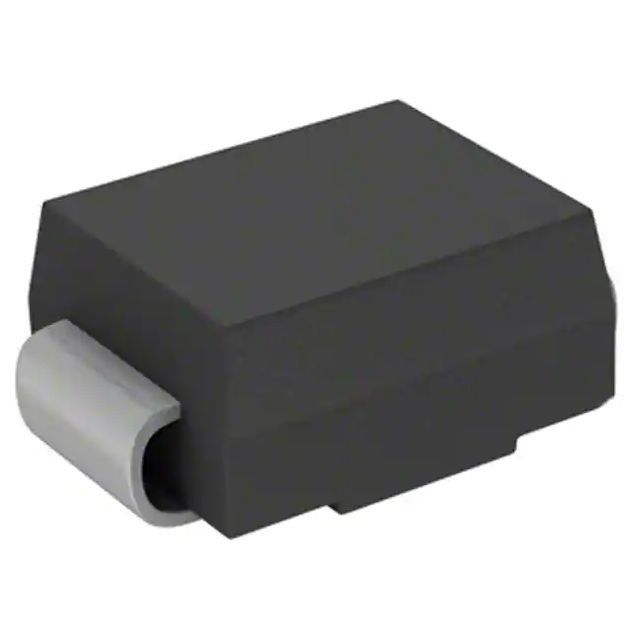

B340A-13-F 다이오드 40 V 3A 표면 실장 SMA 500 µA 200pF -55°C ~ 150°C
특징B340A-13-F
과도 보호를 위한 가드 링 다이 구조
자동 조립에 이상적
저전력 손실, 고효율
무연 마감;RoHS 준수(참고 1 및 2)
무할로겐 및 안티몬."친환경" 장치(참고 3 및 4)
높은 신뢰성을 위한 AEC-Q101 표준 인증
과도 보호를 위한 가드 링 다이 구조
자동 조립에 이상적
저전력 손실, 고효율
무연 마감;RoHS 준수(참고 1 및 2)
무할로겐 및 안티몬."친환경" 장치(참고 3 및 4)
높은 신뢰성을 위한 AEC-Q101 표준 인증
제품 속성~의B340A-13-F
|
제품
|
B340A-13-F
|
|
시리즈
|
자동차, AEC-Q101
|
|
제품 상태
|
활동적인
|
|
기술
|
쇼트키
|
|
전압 - DC 역방향(Vr)(최대)
|
40V
|
|
전류 - 평균 정류(Io)
|
3A
|
|
전압 - 순방향(Vf)(최대) @ If
|
500mV @ 3A
|
|
속도
|
빠른 복구 =< 500ns, > 200mA(Io)
|
|
전류 - 역 누설 @ Vr
|
500µA @ 40V
|
|
정전 용량 @ Vr, F
|
200pF @ 4V, 1MHz
|
|
장착 유형
|
표면 실장
|
|
패키지/케이스
|
DO-214AC, SMA
|
|
공급자 장치 패키지
|
SMA
|
|
작동 온도 - 접합부
|
-55°C ~ 150°C
|
|
기본 제품 번호
|
B340
|
환경 및 수출 분류B340A-13-F
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | 영향을 받는 REACH |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
B340A-13-F의 기계적 데이터
사례: SMA
케이스 재질: 성형 플라스틱."그린" 몰딩 컴파운드.
UL 가연성 분류 94V-0
수분 민감도: J-STD-020에 따라 레벨 1
단자: 무연 도금(무광 주석 마감).
MIL-STD-202, 방법 208에 따라 납땜 가능
극성: 음극 밴드
무게: 0.064g(근사치)
LM35 시리즈는 정밀 통합 회로 온도
출력 전압이 선형으로 비례하는 센서
섭씨(섭씨) 온도.따라서 LM35는
장점전자 오버 라인에서 보정된 r 온도 센서
̊ Kelvin, 사용자가 큰 값을 빼지 않아도 되므로
공동4 씨
로에서케
읽기 인터페이스차
마이너스 용품.공급 장치에서 60μA만 소비하므로
정지된 공기에서 0.1°C 미만의 매우 낮은 자체 발열.LM35는
−55 ̊ ~ +150 ̊C 온도 범위에서 작동하는 정격,
LM35C는 −40 ̊ ~ +110 ̊C 범위(−10 ̊
향상된 정확도로).LM35 시리즈는 패키지로 제공됩니다.
