상세 정보 |
|||
| 전압 - DC 반대 (Vr) (맥스): | 70 Ｖ | 경향 - 평균 정류된 (Io): | 70mA |
|---|---|---|---|
| 전압 - 조건에 있는 포워드 (Vf) (맥스): | 15 마에 있는 1 Ｖ | 패키지 / 건: | TO-236-3, SC-59, SOT-23-3 |
| 공급자 소자 패키지: | SOT-23-3 | 작동 온도 - 결합: | -55' Ｃ ~ 125' Ｃ |
제품 설명

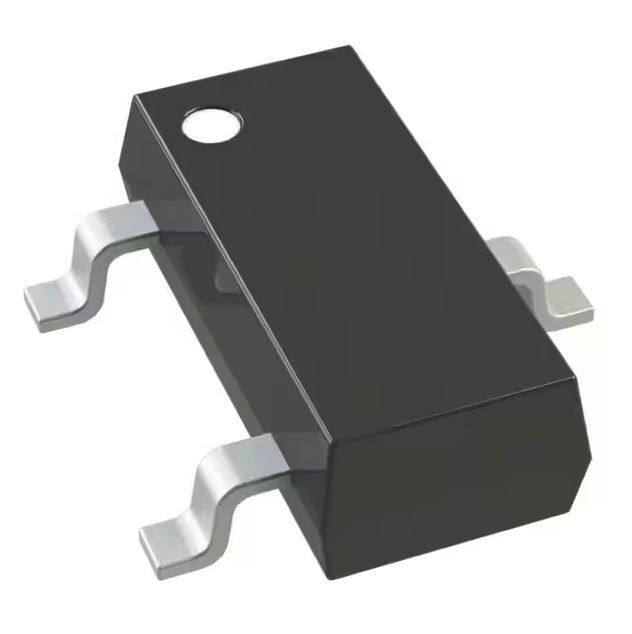

BAS70 215 다이오드 70V 70mA 표면 실장 TO-236AB 70V 70mA TO-236AB
특징BAS70-7-F
낮은 턴온 전압
빠른 스위칭
일시적 및 ESD 보호를 위한 PN 접합 가드 링
완전 무연 및 RoHS 완전 준수(참고 1 및 2)
무할로겐 및 안티몬."녹색" 장치(참고 3
제품 속성~의BAS70-7-F
|
기술
|
쇼트키
|
|
전압 - DC 역방향(Vr)(최대)
|
70V
|
|
전류 - 평균 정류(Io)
|
70mA
|
|
전압 - 순방향(Vf)(최대) @ If
|
1V @ 15mA
|
|
속도
|
작은 신호 =< 200mA(Io), 모든 속도
|
|
역회복 시간(trr)
|
5ns
|
|
전류 - 역 누설 @ Vr
|
100nA @ 50V
|
|
정전 용량 @ Vr, F
|
2pF @ 0V, 1MHz
|
|
장착 유형
|
표면 실장
|
|
패키지/케이스
|
TO-236-3, SC-59, SOT-23-3
|
|
공급자 장치 패키지
|
SOT-23-3
|
|
작동 온도 - 접합부
|
-55°C ~ 125°C
|
|
기본 제품 번호
|
BAS70
|
환경 및 수출 분류BAS70-7-F
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8541.10.0070 |
기계적 데이터 BAS70-7-F
사례: SOT23
케이스 재질: 성형 플라스틱.UL 가연성 분류
정격 94V-0
수분 민감도: J-STD-020에 따라 레벨 1
단자: MIL-STD-202, 방법 208에 따라 납땜 가능
무연 도금(합금 42 위에 소둔된 무광택 주석 마감)
리드프레임)
극성: 아래 다이어그램 참조
무게: 0.008g(근사치)
LM35 시리즈는 정밀 회로 온도
감지 출력 볼타따라서 M35는
장점e 오버 리큰 랙
정전압 f의 인종 ± 1⁄ 4 씨
실온에서 리밍 및
웨이퍼 수준에서 교정.LM35의 낮은 출력 임피던스
ance, 선형 출력 및 정밀 제작
특히 쉽게 판독하거나 제어하기 위한 인터페이스.그것
단일로 사용할 수 있습니다앙(−10̊
향상된 정확도로).LM35 시리즈 사용 가능 팩-
