상세 정보 |
|||
| 파트 명칭: | ES1B-E3 61T | 전압 - 조건에 있는 포워드 (Vf) (맥스): | 1 A에 있는 920 mV |
|---|---|---|---|
| IFSM: | 30 A | TRR: | 15 나노 초 |
| TJ 최대.: | 150℃ | 패키지: | SMA (DO-214AC) |
제품 설명

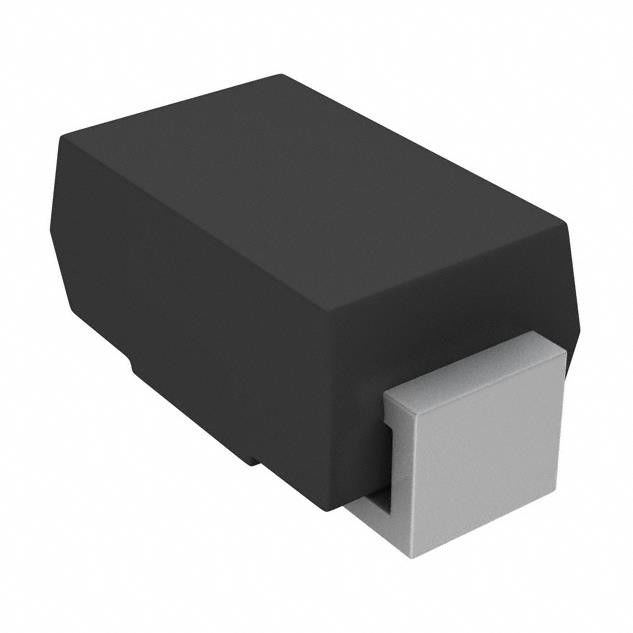

ES1B-E3 61T 다이오드 100V 1A 표면 실장 DO-214AC(SMA) 920mV @ 1A
SOD123F 소형 플랫 리드 표면 실장형 범용 제너 다이오드
장치(SMD) 플라스틱 패키지
특징ES1B-E3 61T
• 로우 프로파일 패키지
• 자동 배치에 이상적
• 유리 부동태화된 펠릿 칩 접합부
• 고효율을 위한 초고속 복구 시간
• 낮은 순방향 전압, 낮은 전력 손실
• 높은 순방향 서지 기능
• J-STD-020에 따라 MSL 레벨 1을 충족합니다.
260 °C의 LF 최대 피크
• AEC-Q101 인증 가능
- 자동차 주문 코드: P/NHE3 또는 P/NHM3
케이스: SMA(DO-214AC)
몰딩 컴파운드는 UL 94 V-0 가연성 등급을 충족합니다.
기본 P/N-E3 - RoHS 준수, 상용 등급
베이스 P/N-M3 - 무할로겐, RoHS 준수, 상업용
등급
Base P/NHE3_X - RoHS 준수 및 AEC-Q101 인증
베이스 P/NHM3_X - 무할로겐, RoHS 준수 및
AEC-Q101 인증
("_X"는 리비전 코드를 나타냅니다. 예: A, B, .....)
단자: 무광택 주석 도금 리드, 당 납땜 가능
J-STD-002 및 JESD 22-B102
E3, M3, HE3 및 HM3 접미사는 JESD 201 클래스 2를 충족합니다.
수염 테스트
제품 속성~의ES1B-E3 61T
|
제품 상태
|
활동적인
|
|
기술
|
기준
|
|
전압 - DC 역방향(Vr)(최대)
|
100V
|
|
전류 - 평균 정류(Io)
|
1A
|
|
전압 - 순방향(Vf)(최대) @ If
|
920mV @ 1A
|
|
속도
|
빠른 복구 =< 500ns, > 200mA(Io)
|
|
역회복 시간(trr)
|
25ns
|
|
전류 - 역 누설 @ Vr
|
5µA @ 100V
|
|
정전 용량 @ Vr, F
|
10pF @ 4V, 1MHz
|
|
장착 유형
|
표면 실장
|
|
패키지/케이스
|
DO-214AC, SMA
|
|
공급자 장치 패키지
|
DO-214AC(SMA)
|
|
작동 온도 - 접합부
|
-55°C ~ 150°C
|
|
기본 제품 번호
|
ES1
|
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
ES1B-E3 61T의 일반 애플리케이션
고주파 정류 및 프리휠링에 사용
스위칭 모드 컨버터 및 인버터에 적용
소비자, 컴퓨터, 자동차 및 통신.
