상세 정보 |
|||
| 부품 번호: | OPA237NA/3K | 슬루율: | 0.5V/us |
|---|---|---|---|
| 이득 대역폭 제품: | 1.5 마하즈 | 경향 - 입력 바이어스: | 8.5 nA |
| 전압 - 입력옵셋: | 350 uV | 경향 - 공급: | 200uA |
| 경향 - 출력 / 채널: | 8 마 | 전압 - 공급 전폭 (민): | 2.7 Ｖ |
제품 설명

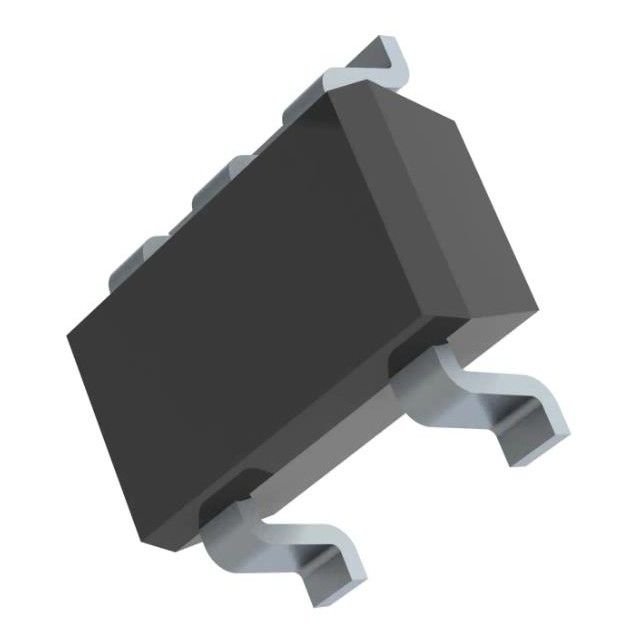

OPA237NA/3K 직접 회로 칩 IC OPAMP GP 1 회로 SOT23-5
범용 증폭기 1 회로 Rail-to-Rail 8-VSSOP
OPA237 연산 증폭기 제품군은 Texas Instruments의 MicroAmplifier™ 시리즈 소형 제품 중 하나입니다.게다가
작은 크기에 이르기까지 이 장치는 낮은 오프셋 전압, 낮은 정동작 전류, 낮은 바이어스 전류 및 넓은 공급 장치가 특징입니다.
범위.단일, 이중 및 쿼드 버전은 최대 설계 유연성을 위해 동일한 사양을 갖습니다.그들은
PCMCIA 카드 및 기타 휴대용 기기와 같은 단일 전원, 배터리 작동 및 공간 제한 응용 제품에 이상적입니다.
작은 크기에 이르기까지 이 장치는 낮은 오프셋 전압, 낮은 정동작 전류, 낮은 바이어스 전류 및 넓은 공급 장치가 특징입니다.
범위.단일, 이중 및 쿼드 버전은 최대 설계 유연성을 위해 동일한 사양을 갖습니다.그들은
PCMCIA 카드 및 기타 휴대용 기기와 같은 단일 전원, 배터리 작동 및 공간 제한 응용 제품에 이상적입니다.
특징OPA237NA/3K
초소형 크기의 소형 패키지:
− 싱글: SOT23-5, SO-8
− 듀얼: MSOP-8, SO-8
− 쿼드: SSOP-16(구식)
낮은 오프셋 전압: 최대 750µV
광범위한 공급 범위:
− 단일 공급: +2.7V ~ +36V
− 이중 공급: 1.35V ~ 18V
낮은 대기 전류: 최대 350µV
넓은 대역폭: 1.5MHz
사양OPA237NA/3K
|
제조업체
|
텍사스 인스트루먼트
|
|
시리즈
|
마이크로앰프™
|
|
제품 상태
|
활동적인
|
|
증폭기 유형
|
범용
|
|
회로 수
|
1
|
|
출력 유형
|
-
|
|
슬루율
|
0.5V/µs
|
|
이득 대역폭 제품
|
1.5MHz
|
|
전류 - 입력 바이어스
|
8.5nA
|
|
전압 - 입력 오프셋
|
350µV
|
|
전류 - 공급
|
200µA
|
|
전류 - 출력/채널
|
8mA
|
|
전압 - 공급 범위(최소)
|
2.7V
|
|
전압 - 공급 범위(최대)
|
36V
|
|
작동 온도
|
-40°C ~ 85°C
|
|
장착 유형
|
표면 실장
|
|
패키지/케이스
|
SC-74A, SOT-753
|
|
공급자 장치 패키지
|
SOT-23-5
|
|
기본 제품 번호
|
OPA237
|
범위(−10̊
환경 및 수출 분류
어휴-
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 2 (1년) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
의 응용OPA237NA/3K
• 인버터 및 모터 제어
• DC/DC 컨버터
• 온보드(OBC) 및 무선 충전기
• 배터리 관리 시스템(BMS)
