상세 정보 |
|||
| 제품 상태: | 활동가 | 타입: | RFID 리더/트랜스폰더 |
|---|---|---|---|
| 주파수: | 13.56MHz | 표준: | 펠리카, ISO 14443, ISO 15693, 미페어, NFC |
| 인터페이스: | SPI | 전압 - 공급: | 2.4V ~ 5.5V |
| 작동 온도: | -40' Ｃ ~ 105' Ｃ (TA) | 증가하는 타입: | 표면 부착 |
| 하이 라이트: | ST25R3917 -AQWT,펠리카 SPI NFC ST마이크로일렉트로닉스,NFC ST마이크로일렉트로닉스 ST25R |
||
제품 설명

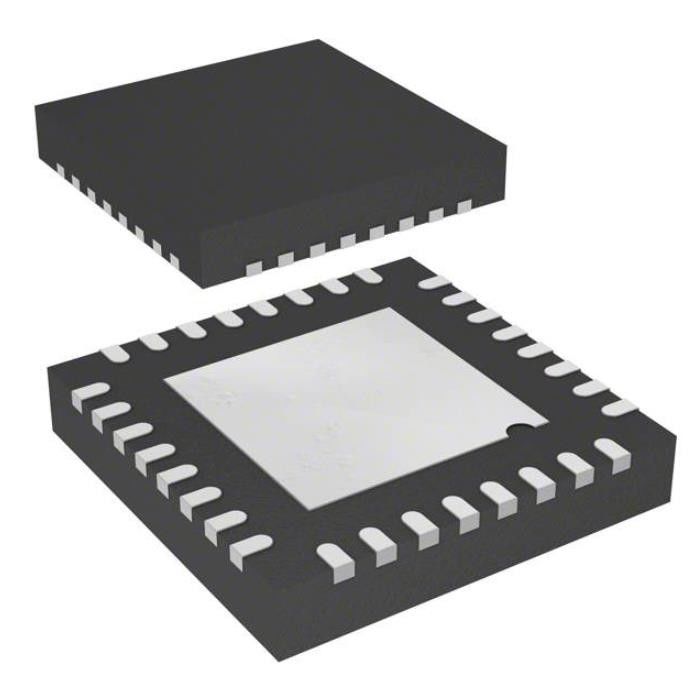

ST25R3917 -AQWT 전류 검출 저항기 St25r3917 -아크위트 Nfc ST마이크로일렉트로닉스
rfid 판독기 / 자동응답기 IC 13.56MHz 펠리카, ISO 14443, ISO 15693, 미페어, NFC SPI 2.4V ~ 5.5V 32-VFQFN 노출된 패드
ST25R3917 -AQWT의 상술
| 타입 | 기술 |
| 범주 | RF와 무선 전신 |
| RFID, RF 접근, 모니터링 ICs | |
| 엠에프르 | 스트미크로일렉트로닉스 |
| 시리즈 | ST25R |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 타입 | rfid 판독기 / 자동응답기 |
| 주파수 | 13.56MHz |
| 표준 | 펠리카, ISO 14443, ISO 15693, 미페어, NFC |
| 인터페이스 | SPI |
| 전압 - 공급 | 2.4V ~ 5.5V |
| 작동 온도 | -40' Ｃ ~ 105' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 32-VFQFN 노출된 패드 |
| 공급자 소자 패키지 | 32-vfqfpn (5x5) |
| 베이스 상품 다수 | ST25 |
ST25R3917 -AQWT의 특징
오우 작동 모드
- 독자 / 작가
- 카드 대리 실행
- 활동적이고 수동적 피어-투-피어
오우 무선 방식
- 순응한 에음코 3.0 아날로그와 디지털 기계
- 위로 NFC-A / ISO14443A 848 kbit / Ｓ에
- 위로 NFC-B / ISO14443B 848 kbit / Ｓ에
- 위로 NFC-F / 페리카티엠 424 kbit / Ｓ에
- 위로 NFC-V / ISO15693 53 킬로바 / Ｓ에
- NFC-A / ISO14443A와 NFC-F / 페리카티엠은 대리 실행을 빗질합니다
- 활동적이고 수동적 피어-투-피어 창시자와 해당 모드, 최고 424까지 kbit / Ｓ
- 낮은 레벨 모드가 순응한 미페어 Classic® 또는 다른 커스텀 프로토콜을 구현합니다
오우 키특성
- 동적 전력 생산 (DPO)는 주어진 한계 이내에 머무르기 위해 전계 강도를 제어합니다
- 활동적인 파 형성 (AWS)는 오브이랑 언더슈트를 감소시킵니다
- 소음 억제 수신기 (NSR)는 잡음이 많은 환경에서 수신을 허락합니다
- 가변 컨덴서 를 경유하는 자동 안테나 튜닝 (AAT)
- 통합된 에음코 3.0 순응하는 EMD 취급
- 자동 이득은 SNR를 극대화하기 위해 특징을 제어하고 으깹니다
- 전기 용량인 저 소비 전력과 귀납적 카드 검출
- 저 소비 전력 NFC 활동가와 수동적 해당 모드
- 5에서부터 40%까지, 조정할 수 있는 애스크 변조 깊이
- 부스트 시스템 PSRR에 대한 전압 안정 집적 회로
- 기저 대역 채널 합계 또는 자동 채널 선택과 AM / PM과 아이/큐 복조 장치
- 가능성이 두개의 독립적 단일단 형태 안테나를 운전합니다
- 안테나 전압 진폭 위상, RSSI, 온칩 공급과 조절된 전압의 측정
오우 외부 통신 인터페이스
- 512 바이트 FIFO
- 위로 일련 주변 인터페이스 (SPI) 10 메가비트 / Ｓ에
- 패스트 모드의 최고 400까지 kbit / Ｓ, 고속 방식 외에 패스트 모드와 3.4 메가비트 / Ｓ의 1 메가비트 / Ｓ와 I2C
오우 전기 특성
- 넓은 공급 전압과 대기 온도 범위 (-40 'Ｃ부터 +105 'Ｃ까지 2.6 내지 5.5 Ｖ, -20 'Ｃ부터 +105 'Ｃ까지 5.5 Ｖ에 대한 2.4)
- 1.65에서부터 5.5 Ｖ까지, 넓은 주변적 통신 공급 범위
- 빠른 벤처 기업과 27.12 마하즈 크리스탈과 함께 작동할 수 있는 수정떨개
ST25R3917 -AQWT의 애플리케이션
ST25R3916과 ST25R3917 기기 (다음에 ST25R3916 / 7으로서 언급되) 그들 중에, NFC와 HF RFID 애플리케이션의 넓은 범위에 대해 적당합니다
오우 NFC 포럼 순응하는 NFC 범용소자
오우 에음코 3.0 순응하는 비접촉식 지불 터미널
오우 ISO14443과 ISO15693 순응하는 다용도의 NFC 장치
오우 페리카티엠 독자 / 작가
독자 방식으로 모든 5 NFC 포럼 태그 형태의 오우 지원
코비오, CTS, 비와' 같은 오우 지원 모두 공통 배타적 프로토콜.
환경적이 & ST25R3917 -AQWT의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
