상세 정보 |
|||
| 제품 상태: | 퇴역항공기 | 프로그램 가능한 디지키: | 검증되지 않습니다 |
|---|---|---|---|
| 핵심 프로세서: | e200z420 | 핵심 사이즈: | 듀얼 코어된 32-비트 |
| 속도: | 180MHz | 연결성: | 캔뷔스, I2C, 린뷔스, SPI |
| 주변 기기: | DMA | 입출력의 수: | 124 |
| 하이 라이트: | SPC58EC80E5QMC0X,MCU 마이크로컨트롤러 IC,144ETQFP 마이크로컨트롤러 IC |
||
제품 설명

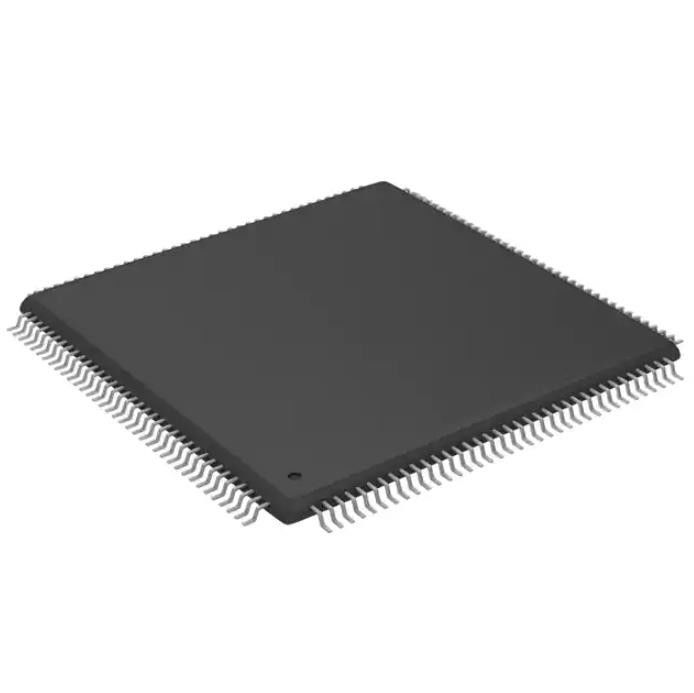

SPC58EC80E5QMC0X 전류 감지 저항기 Ic Mcu 32비트 4mb 플래시 144etqfp
e200z420 자동차, AEC-Q100, SPC58 마이크로 컨트롤러 IC 32비트 이중 코어 180MHz 4MB(4M x 8) 플래시 144-eTQFP(20x20)
사양SPC58EC80E5QMC0X
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | ST마이크로일렉트로닉스 |
| 시리즈 | 자동차, AEC-Q100, SPC58 |
| 패키지 | 테이프 및 릴(TR) |
| 제품 상태 | 구식 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 코어 프로세서 | e200z420 |
| 코어 크기 | 32비트 듀얼 코어 |
| 속도 | 180MHz |
| 연결성 | CAN 버스, I²C, LIN 버스, SPI |
| 주변기기 | DMA |
| I/O 수 | 124 |
| 프로그램 메모리 크기 | 4MB(4M x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | 128K x 8 |
| RAM 크기 | 512K x 8 |
| 전압 - 공급(Vcc/Vdd) | 3.3V, 5V |
| 데이터 변환기 | - |
| 발진기 유형 | 내부 |
| 작동 온도 | -40°C ~ 125°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 144-TQFP 노출 패드 |
| 공급자 장치 패키지 | 144-eTQFP(20x20) |
| 기본 제품 번호 | SPC58 |
특징SPC58EC80E5QMC0X
• AEC-Q100 인증
• 고성능 e200z420n3 듀얼 코어
– 32비트 Power Architecture 기술 CPU
– 180MHz의 높은 코어 주파수
– 가변 길이 인코딩(VLE)
• 4224KB(4096KB 코드 플래시 + 128KB 데이터 플래시) 온칩 플래시 메모리: 프로그래밍 및 삭제 작업 중 읽기 지원, EEPROM 에뮬레이션을 허용하는 다중 블록
• 176KB HSM 전용 플래시 메모리(144KB 코드 + 32KB 데이터)
• 384KB 온칩 범용 SRAM(128KB 코어 로컬 데이터 RAM 외에 각 CPU에 64KB 포함)
• 64개 채널의 다중 채널 직접 메모리 액세스 컨트롤러(eDMA)
• 인터럽트 컨트롤러(INTC) 1개
• 포괄적인 차세대 ASIL-B 안전 개념
– ISO 26262의 ASIL-B
– 오류 알림에 대한 수집 및 대응을 위한 FCCU
– 메모리의 오류 이벤트 수집 및 보고를 위한 메모리 오류 관리 장치(MEMU)
– CRC(Cyclic Redundancy Check) 유닛
• 종단 간 ECC를 통해 여러 버스 마스터에서 주변 장치, 플래시 또는 RAM에 동시에 액세스할 수 있는 크로스바 스위치 아키텍처
• 바디 크로스 트리거 유닛(BCTU)
– 모든 eMIOS 채널에서 ADC 변환 트리거
– 최대 2개의 전용 PIT_RTI에서 ADC 변환 트리거
• 향상된 모듈식 IO 하위 시스템(eMIOS): 16비트 카운터 분해능이 있는 최대 64개의 시간 I/O 채널
• 향상된 아날로그-디지털 컨버터 시스템:
– 3개의 독립적인 고속 12비트 SAR 아날로그 컨버터
– 수퍼바이저 12비트 SAR 아날로그 컨버터 1개
– STDBY 모드를 지원하는 10비트 SAR 아날로그 컨버터 1개
• 통신 인터페이스
– 18개의 LINFlexD 모듈
– 8개의 직렬 주변 장치 인터페이스(DSPI) 모듈
– 고급 공유 메모리 체계 및 ISO CAN-FD 지원을 갖춘 8개의 MCAN 인터페이스
– 이중 채널 FlexRay 컨트롤러
– 이더넷 컨트롤러 10/100Mbps, IEEE 802.3-2008 준수
• 저전력 기능
– 다양한 저전력 모드
– RTC를 통한 초저전력 대기
– 접촉 모니터링을 위한 Smart Wake-up Unit
– 빠른 웨이크업 방식
• 주변 장치를 위한 안정적인 클록 도메인과 연산 쉘을 위한 FM 변조 도메인을 갖춘 이중 위상 고정 루프
애플리케이션 ~의SPC58EC80E5QMC0X
• IEEE-ISTO 5001-2003 표준에 따른 NDI(Nexus 개발 인터페이스), 2010 표준 일부 지원
• BAF(Boot Assist Flash)는 비동기식 CAN 또는 LIN/UART를 통해 직렬 부트로드를 사용하여 공장 프로그래밍을 지원합니다.
• 접합 온도 범위 -40°C ~ 150°C
환경 및 수출 분류SPC58EC80E5QMC0X
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 구식 |
| HTSUS | 0000.00.0000 |
