상세 정보 |
|||
| 부품 번호: | PTN78000WAZT | 출력의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (민): | 7V | 전압 - 입력 (맥스): | 36V |
| 전압 - 출력: | 2.5 ~ 12.6V | 경향 - 출력 (맥스): | 1.5A |
| 특징: | OCP, OTP, UVLO | 패키지 / 건: | 5-SMD 모듈 |
제품 설명

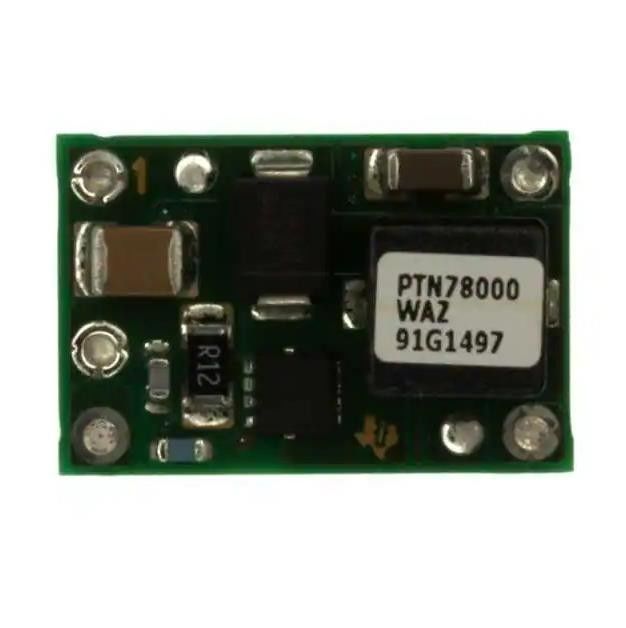

PTN78000WAZT 모듈 DC 컨버터 1 출력 2.5 ~ 12.6V 1.5A 7V - 36V 입력
비절연 PoL 모듈 DC DC 컨버터 1 출력 2.5 ~ 12.6V 1.5A 7V - 36V 입력
PTN78000은 인기 있는 78ST100 시리즈 제품의 3세대 진화를 대표하는 고효율 강압 통합 스위칭 조정기(ISR) 시리즈입니다.새로운 설계에서는 78ST100, PT78ST100, PT5100 및 PT6100 시리즈의 단일 인라인 핀(SIP) 제품 대신에 고려되어야 합니다.PTN78000은 이전 제품보다 작고 가벼우며 전기적 성능 특성이 비슷하거나 개선되었습니다. 케이스가 없는 양면 패키지는 열 특성도 개선되었으며 RoHS 및 무연 준수를 위한 TI의 로드맵과 호환됩니다.
특징PTN78000WAZT
1.5A 출력 전류 · 넓은 입력 전압
(7V ~ 36V)/(15V ~ 36V)
넓은 출력 전압 조정(2.5V ~ 12.6V)/(11.85V ~ 22V)
고효율(최대 95%)
켜기/끄기 금지
저전압 차단
출력 전류 제한
과열 차단
작동 온도: -40°C ~ 85°C
표면 실장 패키지 사용 가능
사양PTN78000WAZT
|
제조업체
|
텍사스 인스트루먼트
|
|
제품
|
PTN78000WAZT
|
|
유형
|
비절연 PoL 모듈
|
|
출력 수
|
1
|
|
전압 - 입력(최소)
|
7V
|
|
전압 - 입력(최대)
|
36V
|
|
전압 - 출력 1
|
2.5 ~ 12.6V
|
|
전류 - 출력(최대)
|
1.5A
|
|
애플리케이션
|
ITE(상업용)
|
|
특징
|
OCP, OTP, UVLO
|
|
작동 온도
|
-40°C ~ 85°C
|
|
능률
|
91%
|
|
장착 유형
|
표면 실장
|
|
패키지/케이스
|
5-SMD 모듈
|
|
크기/치수
|
0.75" L x 0.50" W x 0.36" H(19.1mm x 12.7mm x 9.1mm)
|
범위(−10̊
환경 및 수출 분류
어휴-
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | 영향을 받는 REACH |
| ECCN | EAR99 |
| HTSUS | 8504.40.9580 |
PTN78000WAZT의 응용
HVAC 시스템, 테스트 및 측정, 의료 기기, AC/DC 어댑터 차량, 해양 및 항공 전자 공학
