상세 정보 |
|||
| 전압 - 공급, 단일 / 듀얼 (±): | 2.7V ~ 5.5V, ±1.35V ~ 2.75V | 전압 - 입력옵셋 (맥스): | 5.5V에 있는 6.5mV |
|---|---|---|---|
| 경향 - 입력 바이어스 (맥스): | 5.5V에 있는 10pA | 경향 - 정지하 (맥스): | 5mA |
| 시험 조건: | -40' Ｃ ~ 125' Ｃ | 전달 지연 (맥스): | 10 나노 초 |
제품 설명

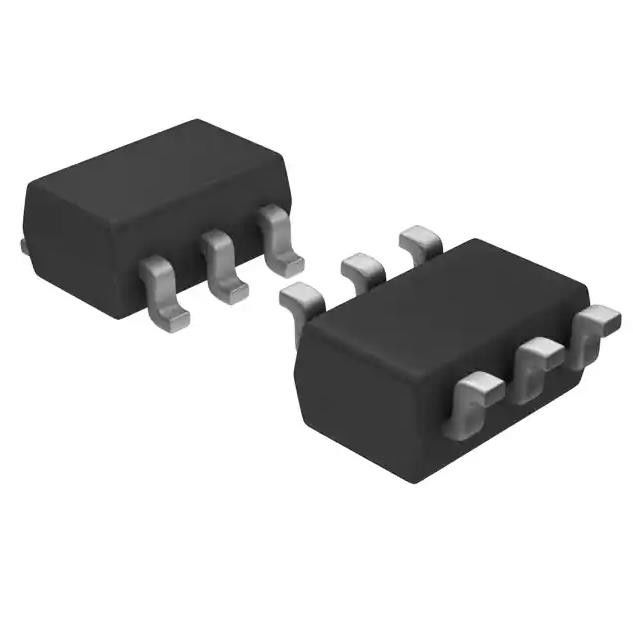

TLV3501AIDBVT온도 센서 칩CMOS 레일 투 레일 TTL SOT-23-6
TLV350x 푸시-풀 출력 비교기 제품군은 빠른 4.5ns 전파 지연 및 작동이 특징입니다.
2.7V ~ 5.5V. Beyond-the-rails 입력 공통 모드 범위는 저전압에 이상적인 선택입니다.
응용 프로그램.레일 투 레일 출력은 CMOS 또는 TTL 로직을 직접 구동합니다.
TLV3501AIDBVT의 특징
• 고속: 4.5ns
• 레일 투 레일 I/O
• 공급 전압: 2.7V ~ 5.5V
• 푸시풀 CMOS 출력단
• 종료(TLV3501만 해당)
• 마이크로 패키지: 6핀 SOT-23(싱글), 8핀 SOT-23(듀얼)
• 낮은 공급 전류: 3.2mA
TLV3501AIDBVT의 사양
|
제조업체
|
텍사스 인스트루먼트
|
|
시리즈
|
-
|
| 패키지 | 테이프 및 릴(TR) |
|
제품 상태
|
활동적인
|
|
유형
|
범용
|
|
요소 수
|
1
|
|
출력 유형
|
CMOS, 푸시풀, 레일 투 레일, TTL
|
|
전압 - 공급, 단일/이중(±)
|
2.7V ~ 5.5V, ±1.35V ~ 2.75V
|
|
전압 - 입력 오프셋(최대)
|
6.5mV @ 5.5V
|
|
전류 - 입력 바이어스(최대)
|
10pA @ 5.5V
|
|
전류 - 출력(일반)
|
-
|
|
전류 - 무부하(최대)
|
5mA
|
|
CMRR, PSRR(일반)
|
70dB CMRR, 100dB PSRR
|
|
전파 지연(최대)
|
10ns
|
|
히스테리시스
|
6mV
|
|
작동 온도
|
-40°C ~ 125°C
|
|
패키지/케이스
|
SOT-23-6
|
|
장착 유형
|
표면 실장
|
|
공급자 장치 패키지
|
SOT-23-6
|
|
기본 제품 번호
|
TLV3501
|
TLV3501AIDBVT의 응용
• 자동 테스트 장비
• 무선 기지국
• 임계값 감지기
• 제로 크로싱 감지기
• 윈도우 비교기
환경 및 수출 분류
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 2 (1년) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
