상세 정보 |
|||
| 부품번호: | TLVH431AQDBVRQ1 | 전압 - 출력 (Min/Fixed): | 1.24V |
|---|---|---|---|
| 전압 - 출력 (맥스): | 18 Ｖ | 경향 - 출력: | 70 마 |
| 허용한도: | ±1% | 경향 - 음극: | 100µA |
| 작동 온도: | -40' Ｃ ~ 125' Ｃ | ||
제품 설명

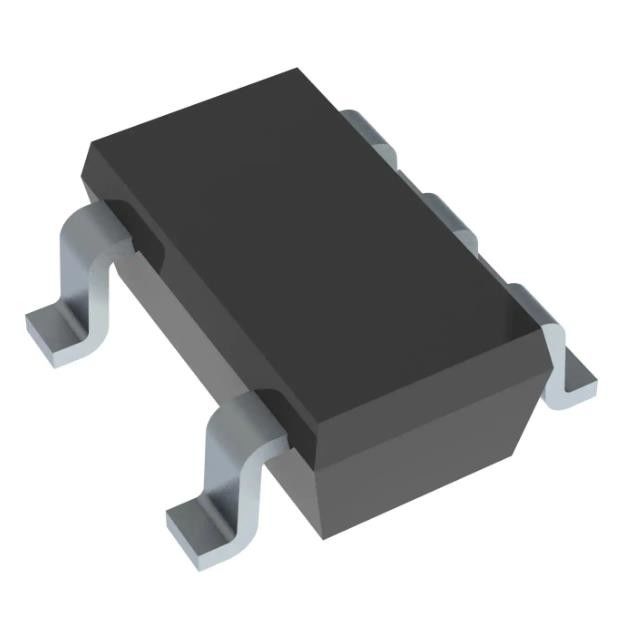

TLVH431AQDBVRQ1 단락 전압 기준 IC 1.24V 18 VV ±1% 70 마 SOT-23-5
단락 전압 기준 IC 조정할 수 있는 1.24V 18 VV ±1% 70 마 SOT-23-5
TLVH431 장치는 열 안정성이 자동차 온도 범위 위에서 상세화된 채로, 저전압 3 단말기 조정가능한 전압 참조입니다. 출력 전압은 (그림 2를 보시오) 2번 외부 저항으로 VREF (1.24 V)와 18 Ｖ 사이의 임의의 값으로 설정될 수 있습니다. 이러한 장치는 넓게 사용된 TL431과 TL1431 션트 레귤레이터 참조 보다 아래쪽 전압 (1.24 V)로부터 작동합니다.
TLVH431AQDBVRQ1의 특징
오우는 자동차 애플리케이션을 이수한 자격을 얻었습니다
오우 저전압 작동 : 1.24 Ｖ아래로
25' Ｃ에 있는 오우 기준 전압 허용한도
- 비 등급 동안 0.5%
- 등급 동안 1%
오우 조정할 수 있는 출력 전압, 보 = 18 Ｖ에 대한 VREF
오우 넓은 작동 음극 전류 범위 : 100 μA 내지 70 마
오우 0.25-Ω 전형적 출력 임피던스
오우 -40' 125' Ｃ 상술에 대한 Ｃ
TLVH431AQDBVRQ1의 상술
|
엠에프르
|
텍사스 인스트루먼츠 사
|
|
시리즈
|
자동차, AEC-Q100
|
|
제품
|
TLVH431AQDBVRQ1
|
|
참고 유형
|
단락
|
|
출력형
|
조정할 수 있습니다
|
|
전압 - 출력 (Min/Fixed)
|
1.24V
|
|
전압 - 출력 (맥스)
|
18 Ｖ
|
|
경향 - 출력
|
70 마
|
|
허용한도
|
±1%
|
|
경향 - 음극
|
100 uA
|
|
작동 온도
|
-40' Ｃ ~ 125' Ｃ (TA)
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
SC-74A, SOT-753
|
|
공급자 소자 패키지
|
SOT-23-5
|
|
베이스 상품 다수
|
TLVH431
|
환경적이 & 수출 분류
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 2 (1년) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
