상세 정보 |
|||
| 부품 번호: | ACS725LLCTR-05AB-T | 경향 - 감지: | 5A |
|---|---|---|---|
| 채널 수: | 1 | 감광도: | 264mV/A |
| 주파수: | DC ~ 120kHz | 선형성: | ±1.5% |
제품 설명

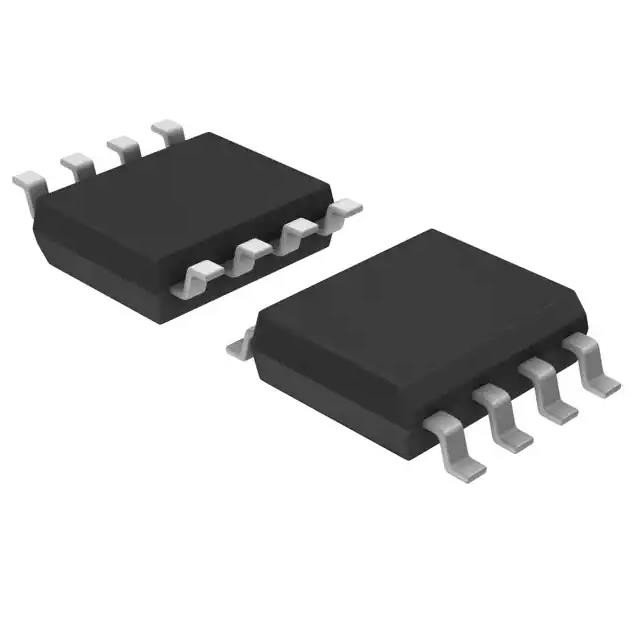

ACS725LLCTR-05AB-T 온도 센서 칩 전류 센서 5A 1 8-soic
전류 센서 5A 1 채널 홀 효과, 차별적 양방향성 8 SOIC (0.154 ", 3.90 밀리미터 폭)
전도성 경로의 단말기는 전기적으로 센서의 리드선 (핀 5 에서 8)로부터 고립됩니다. 이것은 더를 허락합니다
고전위측 차동 증폭기를 사용하지 않고 고전위측 전류 검출 앱에서 사용될 ACS725 전류 센서 IC
또는 다른 비싼 격리 기술.
ACS725LLCTR-05AB-T의 특징
오우 AEC-Q100은 자격을 주었습니다
오우 차이 홀 감지는 공통 모드 분야를 거절합니다
저소비와 높은 유입 전류 내성 능력을 위한 오우 1.2 mΩ 초기의 도체 저항
오우 통합된 차폐는 매우 출력을 억누르면서, 죽기 위해 사실상 현재 관리인으로부터 정전 결합을 제거합니다
높은 드프 / dt 과도 현상으로 인해 노이즈를 내세요
독점적 증폭기와 필터 설계 기법을 통한 매우 개선된 대역폭과 오우 인더스리-리딩 잡음 성능
제어 애플리케이션에서 패스테르 스포나스 시간 동안 오우 고대역 120 킬로 헤르츠 아날로그 출력
오우 필터 핀은 사용자가 더 낮은 대역폭에 개선된 해상도를 위한 생산량을 필터링할 수 있게 허락합니다
오우 특허 받는 통합 디지털 온도 보상 회로는 위에 가까운 폐쇄 고리 정확도를 고려합니다
오픈-루프 센서에서 온도
공간 구속형 어플리케이션에 적합한 오우 작은 발자국, 주목을 거의 못 받는 SOIC8 패키지
오우 필터 핀은 더 낮은 빈도로 더 좋은 결의안을 위해 제한하는 대역폭을 단순화합니다
ACS725LLCTR-05AB-T의 상술
|
엠에프르
|
빠르게 마이크로시스템즈
|
|
시리즈
|
자동차, AEC-Q100
|
|
제품
|
ACS725LLCTR-05AB-T
|
|
측정을 위해
|
AC / DC
|
|
센서 유형
|
홀 효과, 차이
|
|
경향 - 감지
|
5A
|
|
채널 수
|
1
|
|
출력
|
비율계량, 전압
|
|
민감도
|
264mV/A
|
|
주파수
|
DC ~ 120kHz
|
|
선형성
|
±1.5%
|
|
정확도
|
±0.9%
|
|
전압 - 공급
|
3V ~ 3.6V
|
|
응답 시간
|
4us
|
|
경향 - 공급 (맥스)
|
14mA
|
|
작동 온도
|
-40' Ｃ ~ 150' Ｃ (TA)
|
|
편광
|
양방향성입니다
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
8 SOIC (0.154 ", 3.90 밀리미터 폭)
|
|
베이스 상품 다수
|
ACS725
|
range (−10 ̊
환경적이 & 수출 분류
아프크로-
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
ACS725LLCTR-05AB-T의 애플리케이션
