상세 정보 |
|||
| 부품번호: | RAA2270634GNP#MA0 | 채널형: | 3개 단계 |
|---|---|---|---|
| 운전자들의 번호: | 3 | 전압 - 공급: | 4.5V ~ 60V |
| 상승 / 강하 시간 (Typ): | 40 나노 초, 40 나노 초 | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TA) |
| 공급자 소자 패키지: | 48-QFN(7x7) | 전류 - 피크 출력 (원천, 싱크): | 1A, 2A |
제품 설명

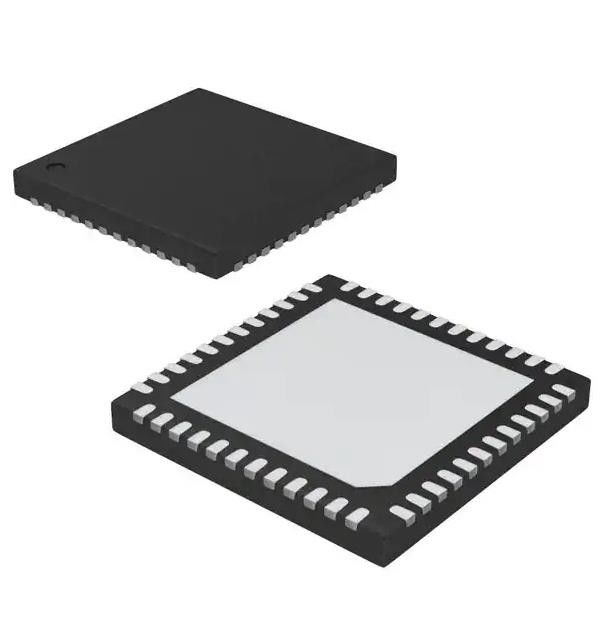

RAA2270634GNP#MA0 하프 브리지 게이트 구동기 IC 비반전 48-QFN(7x7)
삼상 60V 모터 드라이버, 7X
특징RAA2270634GNP#MA0
▪ 넓은 VIN 범위: 4.5V ~ 60V(최대 65V abs)
▪ 최대 200kHz의 스위칭 주파수 범위
▪ BLDC 적용을 위한 3상 드라이브
• 피크 1A/2A 소스/싱크 전류
프로그래밍 가능한 드라이브 강도
• 8단계로 조절 가능한 드라이브 강도 지원
하드웨어 인터페이스를 통해 16 조정 가능
SPI 인터페이스를 통한 드라이브 강도 수준
▪ 적응 및 조정 가능한 불감 시간
▪ 완전히 통합된 전원 공급 장치 아키텍처
• 2개의 VCC LDO로 절전 모드 낮은 IQ 허용
• 500mA 벅-부스트 스위칭 레귤레이터
구동 전압 생성(5V ~ 15V 조정 가능)
• MCU 공급을 위한 200mA 가변 출력 LDO
▪ 유연한 구성
• 3상 HI/LI 모드 및 3상 PWM 모드
• 하프 브리지, 풀 브리지 구성 지원
▪ 3개의 전류 감지 증폭기
• 4단계 감지 게인 설정
• 전원을 켜는 동안 DC 오프셋 보정 지원
즉석에서
• 접지 측 션트 감지 또는
로우 사이드 MOSFET rDS(ON) 감지
▪ BLDC 센서리스 작동을 위한 역기전력 감지
사양RAA2270634GNP#MA0
|
유형
|
설명
|
|---|---|
|
범주
|
집적 회로(IC)
전력 관리(PMIC)
게이트 드라이버
|
|
제조업체
|
Renesas Electronics America Inc.
|
|
시리즈
|
-
|
|
제품
|
RAA2270634GNP#MA0
|
|
구동 구성
|
하프 브리지
|
|
채널 유형
|
3상
|
|
드라이버 수
|
삼
|
|
게이트 유형
|
N채널 MOSFET
|
|
전압 - 공급
|
4.5V ~ 60V
|
|
논리 전압 - VIL, VIH
|
-
|
|
전류 - 피크 출력(소스, 싱크)
|
1A, 2A
|
|
입력 유형
|
비반전
|
|
상승/하강 시간(통상)
|
40ns, 40ns
|
|
작동 온도
|
-40°C ~ 125°C(TA)
|
|
장착 유형
|
표면 실장
|
|
패키지/케이스
|
48-WFQFN 노출형 패드
|
|
공급자 장치 패키지
|
48-QFN(7x7)
|
|
기본 제품 번호
|
RAA2270634
|
의 응용RAA2270634GNP#MA0
▪ 전동 공구, 팬, 펌프, E-자전거
▪ 산업 자동화, 로봇공학, 드론
환경 및 수출 분류
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
