상세 정보 |
|||
| 부품번호: | STM32F100RDT6B | 핵심 사이즈: | 32-비트 단일코어 |
|---|---|---|---|
| 연결성: | I2C, 적외선 통신 협회, 린뷔스, SPI, UART / 범용 동기／비동기 송수신 회로 | 입출력의 수: | 51 |
| 프로그램 메모리 규모: | 384KB(384K x 8) | RAM 사이즈: | 32K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd): | 2V ~ 3.6V | 작동 온도: | -40' Ｃ ~ 85' Ｃ (TA) |
제품 설명

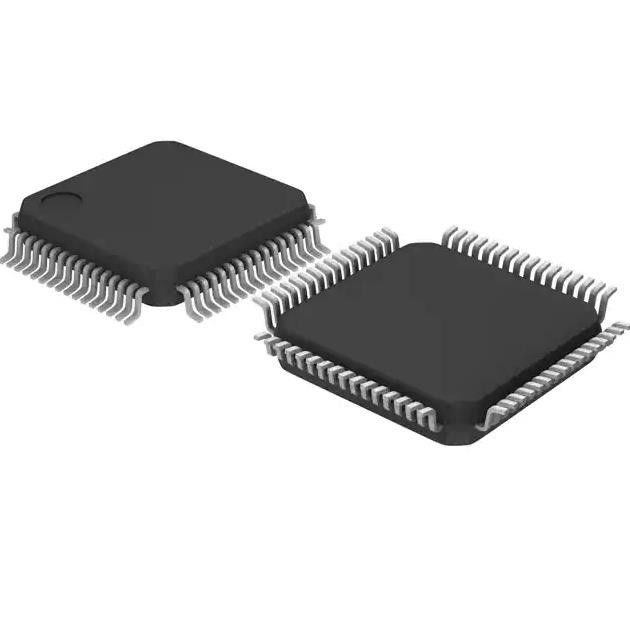

STM32F100RDT6B 복각 IC 소켓 IC MCU 32BIT 384KB 섬광 64LQFP 2V ~ 3.6V
ARM® Cortex®-M3 STM32F1 마이크로 컨트롤러 IC 32비트 단일 코어 24MHz 384KB(384K x 8) 플래시 64-LQFP(10x10)
STM32F100 Value Line 제품군에는 64핀에서 144핀에 이르는 세 가지 패키지의 장치가 포함되어 있습니다.
특징STM32F100RDT6B
• 최대 16개의 타이머
– 최대 7개의 16비트 타이머, 각각 최대 4개
IC/OC/PWM 또는 펄스 카운터
– 16비트, 6채널 고급 제어 1개
타이머: PWM 출력을 위한 최대 6개 채널,
불감 시간 생성 및 비상 정지
– 1개의 16비트 타이머, 2개의 IC/OC, 1개
OCN/PWM, 부동 시간 생성 및
비상 정지
– 2개의 16비트 타이머, 각각
IC/OC/OCN/PWM, 부동 시간 생성
그리고 비상 정지
– 두 개의 감시 타이머
– SysTick 타이머: 24비트 다운카운터
– DAC 구동을 위한 2개의 16비트 기본 타이머
• 최대 11개의 통신 인터페이스
– 최대 2개의 I2C 인터페이스(SMBus/PMBus)
– 최대 3개의 USART(ISO 7816 인터페이스, LIN,
IrDA 기능, 모뎀 제어)
– 최대 2개의 UART
– 최대 3개의 SPI(12Mbit/s)
– CEC(Consumer Electronics Control) I/F
• CRC 계산 단위, 96비트 고유 ID
사양STM32F100RDT6B
|
제조업체
|
ST마이크로일렉트로닉스
|
|
시리즈
|
STM32F1
|
|
제품
|
STM32F100RDT6B
|
|
코어 프로세서
|
ARM® Cortex®-M3
|
|
코어 크기
|
32비트 싱글 코어
|
|
속도
|
24MHz
|
|
연결성
|
I²C, IrDA, LINbus, SPI, UART/USART
|
|
주변기기
|
DMA, PDR, POR, PVD, PWM, 온도 센서, WDT
|
|
I/O 수
|
51
|
|
프로그램 메모리 크기
|
384KB(384K x 8)
|
|
프로그램 메모리 유형
|
플래시
|
|
EEPROM 크기
|
-
|
|
RAM 크기
|
32K x 8
|
|
전압 - 공급(Vcc/Vdd)
|
2V ~ 3.6V
|
|
데이터 변환기
|
A/D 16x12b;D/A 2x12b
|
|
발진기 유형
|
내부
|
|
작동 온도
|
-40°C ~ 85°C(TA)
|
|
장착 유형
|
표면 실장
|
|
패키지/케이스
|
64-LQFP
|
|
공급자 장치 패키지
|
64-LQFP(10x10)
|
|
기본 제품 번호
|
STM32F100
|
환경 및 수출 분류
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
