상세 정보 |
|||
| 부품번호: | BQ24092DGQR | 충전 전류 - 최대: | 1A |
|---|---|---|---|
| 배터리 팩 전압: | 4.2V | 인터페이스: | usb |
| 작동 온도: | 0' Ｃ ~ 125' Ｃ (TJ) | 증가하는 타입: | 표면 부착 |
| 공급자 소자 패키지: | 10-HVSSOP | 배터리 화학: | 리튬 이온 / 폴리머 |
| 하이 라이트: | 6.45V 리튬 이온 배터리 충전기 IC,10MSOP 리튬 이온 배터리 충전기 IC,BQ24092DGQR |
||
제품 설명

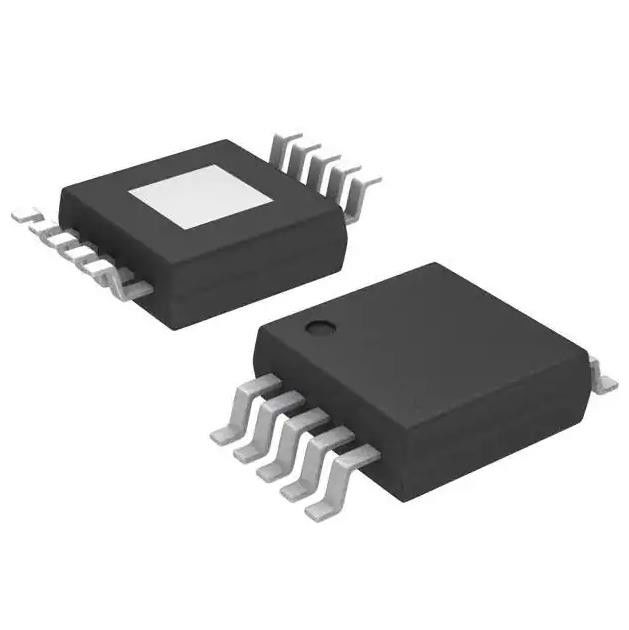

BQ24092DGQR SMD LED 칩 IC BATT CHG 리튬 이온 1CELL 10MSOP 1A 6.45V
절연형 모듈 16 b 78k LVDS - 직렬 16-SOIC
BQ2409x 시리즈 장치는 고집적 리튬 이온 및 Li-Pol 선형 충전기 장치로서 공간이 제한된 휴대용 응용 제품을 대상으로 합니다.
특징BQ24092DGQR
충전 중
– 1% 충전 전압 정확도
– 10% 충전 전류 정확도
– 핀 선택 가능 USB 100-mA 및 500-mA
최대 입력 전류 제한
– 프로그래밍 가능한 종료 및 선충전
한계점
• 보호
– 6.6V 과전압 보호
– 입력 전압 동적 전원 관리
– 125°C 온도 조절;열 150°C
종료 보호
– OUT 단락 보호 및 ISET 단락
발각
– 배터리 NTC를 통해 JEITA 범위에서 작동
– 저온에서 ½ 고속 충전 전류, 고온에서 4.06V,
BQ092/3
– 고정 10시간 안전 타이머
• 시스템
– 자동 종료 및 타이머 비활성화 모드
(TTDM) 서미스터가 있는 부재 배터리 팩용
– 상태 표시 – 충전/완료
– 소형 10핀 MSOP 패키지로 제공
의 제품 속성BQ24092DGQR
|
시리즈
|
-
|
|
제품
|
BQ24092DGQR
|
|
배터리 화학
|
리튬 이온/고분자
|
|
셀 수
|
1
|
|
전류 - 충전 중
|
상수 - 프로그래밍 가능
|
|
프로그래밍 가능한 기능
|
현재의
|
|
결함 보호
|
과열, 과전압, 단락
|
|
충전 전류 - 최대
|
1A
|
|
배터리 팩 전압
|
4.2V
|
|
전압 - 공급(최대)
|
6.45V
|
|
상호 작용
|
USB
|
|
작동 온도
|
0°C ~ 125°C(TJ)
|
|
장착 유형
|
표면 실장
|
|
패키지/케이스
|
10-PowerTFSOP, 10-MSOP(0.118", 폭 3.00mm)
|
|
공급자 장치 패키지
|
10-HVSSOP
|
|
기본 제품 번호
|
BQ24092
|
환경 및 수출 분류
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
애플리케이션~의BQ24092DGQR
• 스마트폰
• PDA
• MP3 플레이어
• 저전력 핸드헬드 장치
