상세 정보 |
|||
| 출력 구조: | 긍정 | 출력형: | 프로그램 가능한 조정할 수 있는 / |
|---|---|---|---|
| 규제 기관의 수: | 1 | 전압 - 입력 (맥스): | 6.5V |
| 전압 - 출력 (Min/Fixed): | 0.8V | 전압 - 출력 (맥스): | 2A에 있는 0.2V |
| 경향 - 출력: | 2A | ||
제품 설명

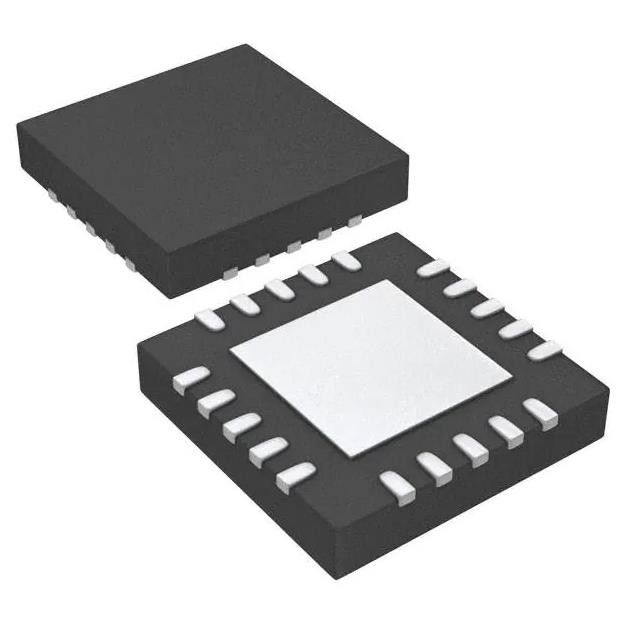

TPS7A8300RGWR IC Reg 선형 Pos Adj 2a 20vqfn 선형 전압 조정기
선형 전압 조정기 IC 포지티브 가변/프로그램 가능 1 출력 2A 20-VQFN(5x5)
사양TPS7A8300RGWR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - 선형 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| 제품 상태 | 활동적인 |
| 출력 구성 | 긍정적인 |
| 출력 유형 | 조정 가능/프로그래밍 가능 |
| 레귤레이터 수 | 1 |
| 전압 - 입력(최대) | 6.5V |
| 전압 - 출력(최소/고정) | 0.8V |
| 전압 - 출력(최대) | 5V |
| 전압 강하(최대) | 0.2V @ 2A |
| 전류 - 출력 | 2A |
| 전류 - 무부하(Iq) | 4mA |
| 전류 - 공급(최대) | 5mA |
| PSRR | 40dB(1MHz) |
| 제어 기능 | 활성화, 전력 양호, 소프트 스타트 |
| 보호 기능 | 과전류, 과온, 저전압 차단(UVLO) |
| 작동 온도 | -40°C ~ 125°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 20-VQFN 노출형 패드 |
| 공급자 장치 패키지 | 20-VQFN(5x5) |
| 기본 제품 번호 | TPS7A8300 |
특징TPS7A8300RGWR
•초저 드롭아웃: 2A에서 최대 125mV
•출력 전압 노이즈: 6μVRM
•전원 리플 제거:
- 1MHz 입력 전압 범위에서 40dB:
- 바이어스 없음: 1.4V ~ 6.5V
- BIAS 사용: 1.1V ~ 6.5V 두 가지 출력 전압 모드:
- ANY-OUTTM 버전(사용자 프로그래밍 가능
PCB 레이아웃을 통한 출력):
- 외부 저항 불필요
- 출력 전압 범위: 0.8V ~ 3.95V
- 조정 가능한 버전:
- 출력 전압 범위: 0.8V ~ 5.0V
라인, 부하 및 온도에 대한 1.0% 정확도
•22uF 출력 세라믹 커패시터로 안정적
•프로그래밍 가능한 소프트 스타트 출력
•전력 양호(PG) 출력
•사용 가능한 패키지:
- 5mm×5mm VQFN-20
- 3.5mm×3.5mm VQFN-20
애플리케이션~의TPS7A8300RGWR
•RF, IF 구성 요소: VCO, ADC, DAC, LVDS
•무선 인프라: SerDes, FPGA, DSPTM
•테스트 및 측정
•계측, 의료 및 오디오
환경 및 수출 분류온스~의TPS7A8300RGWR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 2 (1년) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
