상세 정보 |
|||
| 제품 상태: | 활동가 | 출력 구조: | 긍정 |
|---|---|---|---|
| 출력형: | 고정됩니다 | 경향 - 출력: | 150mA |
| 전압 - 입력 (맥스): | 5.5V | 전압 - 출력 (Min/Fixed): | 3V |
| 경향 - 정지하 (Iq): | 1.3 uA | 전압 드롭아웃 (맥스): | 150mA에 있는 0.25V |
제품 설명

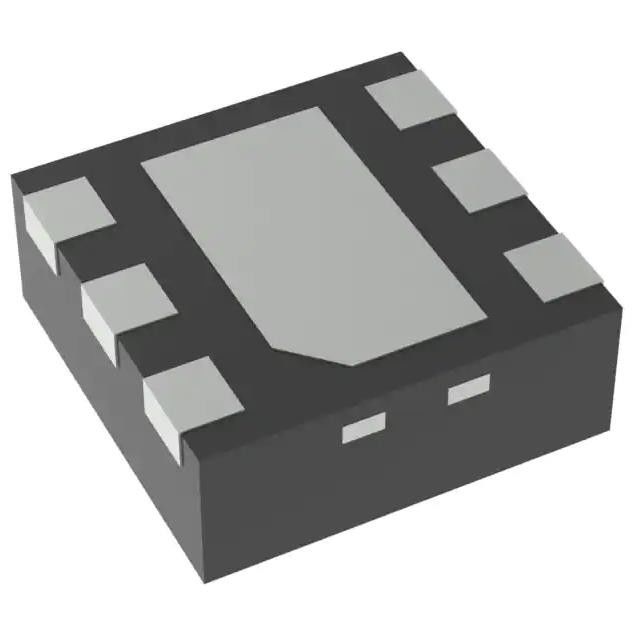

TPS78230DRVR집적 회로 칩Reg 선형 3v 150ma 6wson
선형 전압 조정기 IC 포지티브 고정 1 출력 150mA 6-WSON(2x2)
사양 TPS78230DRVR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - 선형 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 출력 구성 | 긍정적인 |
| 출력 유형 | 결정된 |
| 레귤레이터 수 | 1 |
| 전압 - 입력(최대) | 5.5V |
| 전압 - 출력(최소/고정) | 3V |
| 전압 - 출력(최대) | - |
| 전압 강하(최대) | 0.25V @ 150mA |
| 전류 - 출력 | 150mA |
| 전류 - 무부하(Iq) | 1.3µA |
| 전류 - 공급(최대) | 8µA |
| PSRR | 40dB ~ 15dB (10Hz ~ 1kHz) |
| 제어 기능 | 할 수 있게 하다 |
| 보호 기능 | 과전류, 과온, 역극성 |
| 작동 온도 | -40°C ~ 125°C |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 6-WDFN 노출 패드 |
| 공급자 장치 패키지 | 6-WSON(2x2) |
| 기본 제품 번호 | TPS78230 |
특징TPS78230DRVR
• 낮은 IQ: 500nA
• 150mA, 저드롭아웃 레귤레이터
• 입력 전압 범위: 2.2V ~ 5.5V
• 25°C에서 낮은 드롭아웃, 150mA에서 130mV
• 85°C에서 낮은 드롭아웃, 150mA에서 175mV
• 부하, 라인 및 온도에 대한 3% 정확도
• 1.0μF 세라믹 커패시터로 안정적
• 과열 차단 및 과전류 보호
• CMOS 로직 레벨 호환 가능 핀
• DDC(TSOT23-5) 또는 DRV(2mm x 2-mmmm SON-6) 패키지
의 응용TPS78230DRVR
• TI MSP430 애플리케이션 연결
• 무선 핸드셋 및 스마트폰
• MP3 플레이어
• 배터리로 작동되는 핸드헬드 제품
환경 및 수출 분류TPS78230DRVR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
