상세 정보 |
|||
| 패키지: | 크기 | 제품 상태: | 활동가 |
|---|---|---|---|
| 측정을 위해: | AC / DC | 센서 유형: | 홀 효과 |
| 경향 - 감지: | 20A | 채널 수: | 1 |
| 출력: | 비율계량, 전압 | 감광도: | 62.5mV/A |
제품 설명

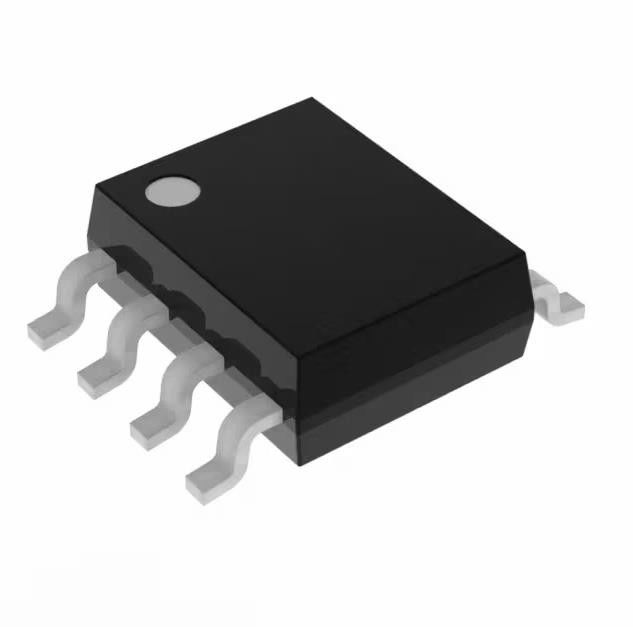

MLX91221KDC-ABR-020-SP 온도 센서 칩 전류 센서 P&P 8soic
전류 센서 20A 1 채널 홀 효과 양방향 8-SOIC(0.154", 3.90mm 폭)
사양 MLX91221KDC-ABR-020-SP
| 유형 | 설명 |
| 범주 | 센서, 트랜스듀서 |
| 전류 센서 | |
| 제조업체 | 멜렉시스 테크놀로지스 네바다 |
| 시리즈 | - |
| 패키지 | 대부분 |
| 제품 상태 | 활동적인 |
| 측정용 | 교류/직류 |
| 센서 유형 | 홀 효과 |
| 전류 - 감지 | 20A |
| 채널 수 | 1 |
| 산출 | 비율계량, 전압 |
| 감광도 | 62.5mV/A |
| 빈도 | DC ~ 300kHz |
| 선형성 | ±0.6% |
| 정확성 | - |
| 전압 - 공급 | 3.135V ~ 3.465V |
| 응답 시간 | 2µs |
| 전류 - 공급(최대) | 26mA |
| 작동 온도 | -40°C ~ 125°C(TA) |
| 편광 | 양방향 |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 8-SOIC(0.154", 폭 3.90mm) |
| 공급자 장치 패키지 | 8-SOIC |
| 기본 제품 번호 | MLX91221 |
특징MLX91221KDC-ABR-020-SP
▪ 공장 조정된 AC 및 DC 전류 센서
▪ 아날로그 비례 또는 고정 출력 전압
▪ 센싱요소, 신호의 결합
SOIC 패키지의 컨디셔닝 및 절연
▪ 애플리케이션 프로그래밍이 필요하지 않음
▪ 고속 감지
▪ DC ~ 300kHz 대역폭
▪ 응답 시간 2µs
▪ 외부 자기장에 강함
▪ 자기 히스테리시스 없음
▪ 이중 과전류 감지(SOIC-16)
▪ 통합 도체의 낮은 저항 손실
▪ 1.09mΩ SOIC-8 / 0.89mΩ SOIC-16
▪ SOIC-8 내로우 바디 및 SOIC-16 와이드
본체 패키지, RoHS 준수
▪ 무연 부품으로 납에 적합
최대 260°C의 자유 납땜 프로파일, MSL3
▪ 정격 전압 절연
▪ SOIC-8용 2.4kVRMS
▪ SOIC-16의 경우 4.8kVRMS
의 응용MLX91221KDC-ABR-020-SP
▪ AC 및 DC 충전기
▪ 전기 드라이브
▪ DCDC 변환기
▪ 태양광
▪ 전원 공급 장치
▪ 수요/부하 제어
환경 및 수출 분류MLX91221KDC-ABR-020-SP
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
