상세 정보 |
|||
| 제품 상태: | 활동가 | 기능: | 증가, 증가 / 감소 |
|---|---|---|---|
| 출력 구조: | 긍정 | 토폴로지: | 부스트, 플라이백, SEPIC |
| 출력형: | 조정할 수 있습니다 | 출력의 수: | 1 |
| 전압 - 입력 (민): | 2.7V | 전압 - 입력 (맥스): | 5.5V |
| 하이 라이트: | LM2735XQMF/NOPB,LM2735XQMF 집적 회로 IC,Reg 다중 구성 ADJ 2.1A SOT23 |
||
제품 설명

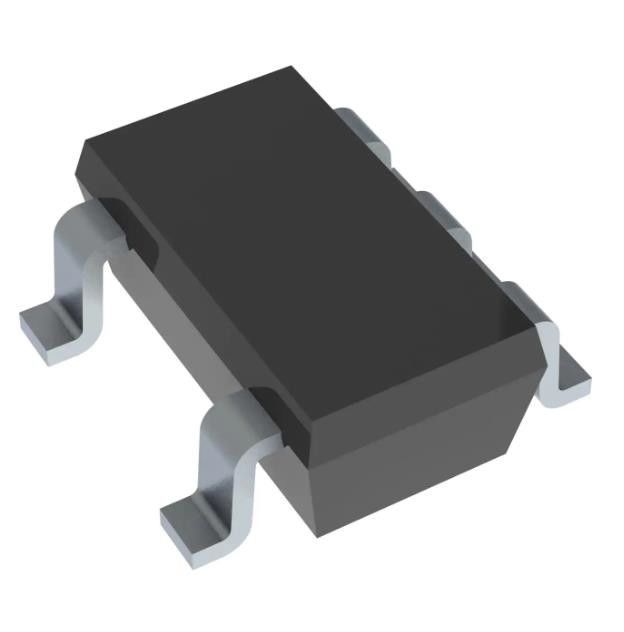

LM2735XQMF/NOPB 집적 회로 IC Reg Mult Confg Adj 2.1a Sot23
부스트, 플라이백, SEPIC 스위칭 조정기 IC 포지티브 가변 3V 1 출력 2.1A(스위치) SC-74A, SOT-753
사양 LM2735XQMF/NOPB
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - DC DC 스위칭 조정기 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 기능 | 승압, 승압/강압 |
| 출력 구성 | 긍정적인 |
| 토폴로지 | 부스트, 플라이백, SEPIC |
| 출력 유형 | 조절할 수 있는 |
| 출력 수 | 1 |
| 전압 - 입력(최소) | 2.7V |
| 전압 - 입력(최대) | 5.5V |
| 전압 - 출력(최소/고정) | 3V |
| 전압 - 출력(최대) | 24V |
| 전류 - 출력 | 2.1A(스위치) |
| 주파수 - 스위칭 | 1.6MHz |
| 동기식 정류기 | 아니요 |
| 작동 온도 | -40°C ~ 125°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | SC-74A, SOT-753 |
| 공급자 장치 패키지 | SOT-23-5 |
| 기본 제품 번호 | LM2735 |
특징LM2735XQMF/NOPB
• 자동차 애플리케이션용으로 인증된 AEC-Q100:
– 장치 온도 등급 1: -40°C ~ +125°C 주변 작동 범위
• 입력 전압 범위: 2.7V ~ 5.5V
• 출력 전압 범위: 3V ~ 24V
• 전체 온도 범위에서 2.1A 스위치 전류
• 전류 모드 제어
• 로직 하이 인에이블 핀
• 셧다운 시 80nA의 매우 낮은 대기 전류
• 170mΩ NMOS 스위치
• 2% 피드백 전압 정확도
• 사용 용이성, 작은 전체 솔루션 크기
– 내부 소프트 스타트
– 내부 보상
– 2개의 스위칭 주파수
– 520kHz(LM2735-Y)
– 1.6MHz(LM2735-X)
– 소형 표면 실장 인덕터 및 칩 커패시터 사용
– 초소형 SOT-23 및 WSON 패키지
• WEBENCH® Power Designer와 함께 LM2735-Q1을 사용하여 맞춤형 설계 생성
애플리케이션~의LM2735XQMF/NOPB
• 자동차 인포테인먼트 및 클러스터
• 첨단 운전자 지원 시스템(ADAS)
• 게이트웨이
• Automotive TFT LCD Bias
환경 및 수출 분류LM2735XQMF/NOPB
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
