상세 정보 |
|||
| 제품 상태: | 활동가 | FET은 타이핑합니다: | 엔-채널 |
|---|---|---|---|
| 기술: | MOSFET (금속 산화물) | 소스 전압 (프즈스)에 고갈되세요: | 60 Ｖ |
| 경향 - 25' Ｃ에 있는 연속배수 (Id): | 13.6A (Ta), 49A (Tc) | 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 4.5V, 10V |
| Id, 브그스에 있는 (맥스) 위의 Rds: | 13.6A, 10V에 있는 6.7mOhm | Id에 있는 Vgs(th) (맥스): | 250uA에 있는 3V |
| 하이 라이트: | FDMS5352 트랜지스터 IC MOSFET,FDMS5352 트랜지스터 IC,8PQFN FDMS5352 |
||
제품 설명

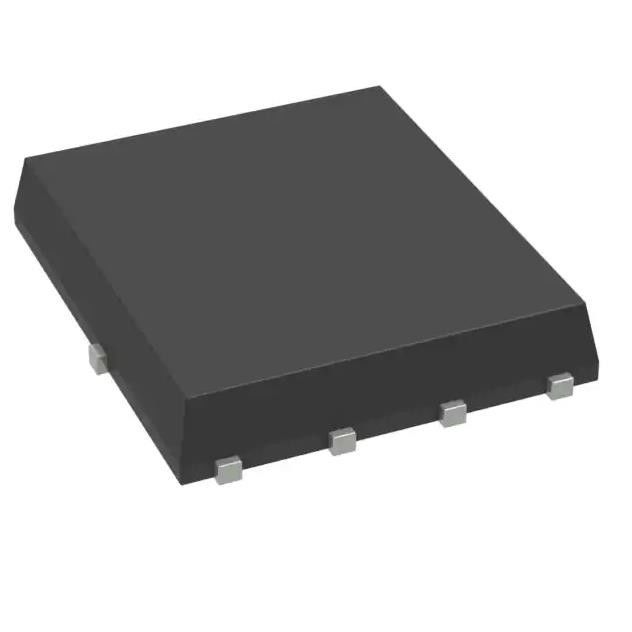

FDMS5352 트랜지스터 직접 회로 IC Mosfet N-Ch 60v 13.6a/49a 8pqfn
N채널 60V 13.6A(Ta), 49A(Tc) 2.5W(Ta), 104W(Tc) 표면 실장 8-PQFN(5x6)
사양 FDMS5352
| 유형 | 설명 |
| 범주 | 이산 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| 제조업체 | 온세미 |
| 시리즈 | 파워트렌치® |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| FET 유형 | N채널 |
| 기술 | MOSFET(금속 산화물) |
| 드레인-소스 전압(Vdss) | 60V |
| 전류 - 연속 드레인(Id) @ 25°C | 13.6A(타), 49A(Tc) |
| 드라이브 전압(최대 Rds 켜짐, 최소 Rds 켜짐) | 4.5V, 10V |
| Rds On(최대) @ Id, Vgs | 6.7m옴 @ 13.6A, 10V |
| Vgs(일)(최대) @ Id | 3V @ 250µA |
| 게이트 전하(Qg)(최대) @ Vgs | 131nC @ 10V |
| Vgs(최대) | ±20V |
| 입력 커패시턴스(Ciss)(최대) @ Vds | 6940pF @ 30V |
| FET 기능 | - |
| 전력 손실(최대) | 2.5W(Ta), 104W(Tc) |
| 작동 온도 | -55°C ~ 150°C(TJ) |
| 장착 유형 | 표면 실장 |
| 공급자 장치 패키지 | 8-PQFN(5x6) |
| 패키지/케이스 | 8-PowerTDFN |
| 기본 제품 번호 | FDMS53 |
특징FDMS5352
• 최대 rbs(on)=6.7mΩat Vcs=10V,lb=13.6A
• 최대 fbs(on)=8.2mΩat VGs=4.5V,lb=12.3A
• 낮은 ros(on)를 위한 고급 패키지 및 실리콘 조합
• MSL1 견고한 패키지 설계
• 100% UIL 테스트 완료
• RoHS 준수
애플리케이션~의FDMS5352
• DC - DC 변환
환경 및 수출 분류FDMS5352
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
