상세 정보 |
|||
| 엠에프르: | 텍사스 인스트루먼츠 사 | 시리즈: | 자동차, AEC-Q100, C2000TM C28x 고정 소수점 |
|---|---|---|---|
| 패키지: | 트레이 | 제품 상태: | 퇴역항공기 |
| 핵심 프로세서: | C28x | 핵심 사이즈: | 32-비트 단일코어 |
| 속도: | 150MHz | 연결성: | 캔뷔스, EBI / EMI, 맥브스피, SCI, SPI, UART / 범용 동기／비동기 송수신 회로 |
| 하이 라이트: | TMS320F2812ZHHA,32BIT 256KB 179BGA IC MCU,MCU 온도 센서 칩 |
||
제품 설명

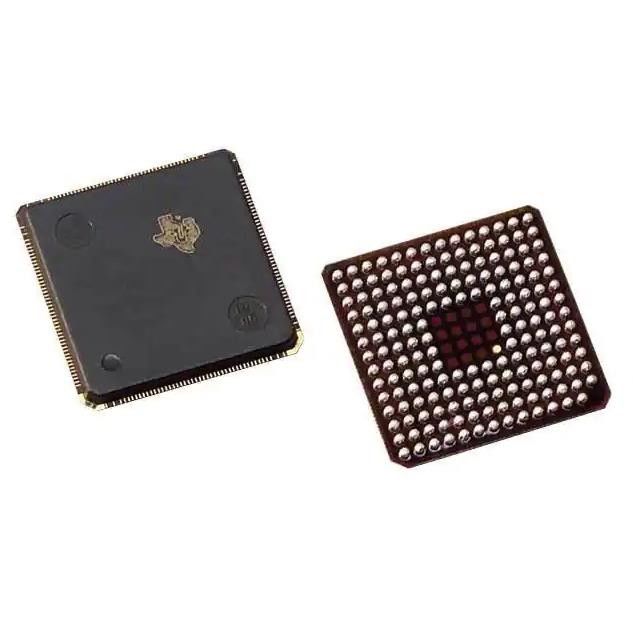

TMS320F2812ZHHA 집적 회로 IC Mcu 32 비트 256kb 플래시 179bga
TMS320F2812ZHHA 제어기 집적 회로 IC Mcu 32 비트 256kb 플래시 179bga
C28x 자동차, AEC-Q100, C2000TM C28x 고정 소수점 마이크로컨트롤러 IC 32-비트 단일코어 150MHz 256KB (128K x 16) 순간 179-BGA 마이크로스타 (12x12)
TMS320F2812ZHHA의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 내장됩니다 | |
| 마이크로컨트롤러 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | 자동차, AEC-Q100, C2000TM C28x 고정 소수점 |
| 패키지 | 트레이 |
| 제품 상태 | 퇴역항공기 |
| 핵심 프로세서 | C28x |
| 핵심 사이즈 | 32-비트 단일코어 |
| 속도 | 150MHz |
| 연결성 | 캔뷔스, EBI / EMI, 맥브스피, SCI, SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기 | DMA, 포르, PWM, WDT |
| 입출력의 수 | 56 |
| 프로그램 메모리 규모 | 256KB (128K x 16) |
| 프로그램 메모리 종류 | 플래시 |
| EEPROM 사이즈 | - |
| RAM 사이즈 | 18K Ｘ 16 |
| 전압 - 공급 (Vcc/Vdd) | 1.81V ~ 2V |
| 데이터 변환기 | 자동 예금기 16x12b |
| 오실레이터형 | 내부의 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 179-lfbga |
| 공급자 소자 패키지 | 179-BGA 마이크로스타 (12x12) |
| 베이스 상품 다수 | TMS320 |
TMS320F2812ZHHA의 특징
오우 고성능 스태틱 CMOS 기술
- 150 마하즈 (6.67번 나노 초 순환 주기)
-저동력 (1.8-VCoreat135MHz,
150 MHz,3.3-V I/O)디자인에 있는 1.9-V 핵심
오우 JTAG 바운더리 스캔 지원
오우 고성능 32-비트 CPU(TMS320C28xTM)
-16x16and32x32MACOperations
-16x16DualMAC
-하버드 버스 아키텍처
-원자 작동
-빠른 인터럽트 응답과 처리
모델의 프로그램을 짜는 -통합된 메모리
-4M 선형 프로그램 / 데이터는 한계를 다룹니다
(C/C++와 집회에서) -코드 효율적입니다
적합한 -TMS320F24x/LF240x 프로세서 원시 코드
오우 내부 메모리
-순간 장치 : 최고 128K Ｘ 16까지 플래시
(4 8K Ｘ 16과 6 16K 16이 부채꼴로 분할합니다) -ROM 장치 :최고 128K Ｘ 16까지 오우 ROM - 1Kx 16 OTP ROM
오우 L0과 L1 :4K 16 각각 단일 접근 RAM (SARAM)의 2개 블록
8K 16 SARAM의 -H0:1Block
- M0과 M1 :1K 16 각각 SARAM의 2개 블록
오우 부트 ROM(4Kx x 16)
소프트웨어 부트 모드 -과 함께
- 표준 수학 테이블
오우 외부 인터페이스(2812)
1Mx 16 전체 메모리 -위에
- 프로그램 가능한 웨이트 상태
-프로그램 가능한 읽기 / 기록 스트로브 타이밍
-3개별적 칩은 선택합니다
오우 엔디아니스 :리틀 엔디언
TMS320F2812ZHHA의 애플리케이션
오우 시계와 시스템 제어
-동적 PLL 비율은 지원받는 것으로 변합니다
-온칩 진동자
-감시기 타이머 모듈
오우 세 외부는 중단합니다
지원 45 주변 기기가 중단하는 오우 주변 장치 인터럽트 확장 (파이) 블록
오우 세 32-비트 중앙 처리 장치 계시 기구
오우 128-비트 보안키 / 자물쇠
플래시 / ROM / OTP를 -보호하세요, 그러면 L0/L1 SARAM은 펌웨어 역공학을 -방지합니다
오우 모터 콘트롤 주변 기기
- 2 이벤트 관리자 (에바, EVB)
- 240xA 장치에 적합합니다
오우 직렬 포트 주변 기기
- 일련의 주변장치 인터페이스(SPI)
-2 직렬 통신장치 인터페이스 (SCls), 표준 UART
-강화한 콘트롤러 영역 네트워크(eCAN)
- 멀티 채널 버퍼드 시리얼 포트 (McBSP)
오우 12-비트 ADC,16 채널
-2x8Channel 입력 멀티플렉서
-2 샘풀 앤 홀드
- 단일 / 동시발생의 전환
-빠른 구매 전환율 :80 ns/12.5 MSP
오우 최고 56까지 다용도의 입출력 (GPIO) 핀 오우는 대리 실행 특징을 진보시켰습니다
-분석과 중지점 기능
- 하드웨어 를 경유하는 실시간 디버그
오우 개발 도구는 포함합니다
- ANSI C/C++ 컴파일러 / 어셈블러 / 링커
- 코드 작성자 스튜디오 TM IDE
- DSP / BIOSTM
-JTAG 스캔 제어기(1)
오우 저-전력 모드와 전력 절감
대기중이어 지원받은 HALT 모드를 -IDLE
- 개별적 주변 클락을 무력하게 합니다
환경적이 & TMS320F2812ZHHA의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
